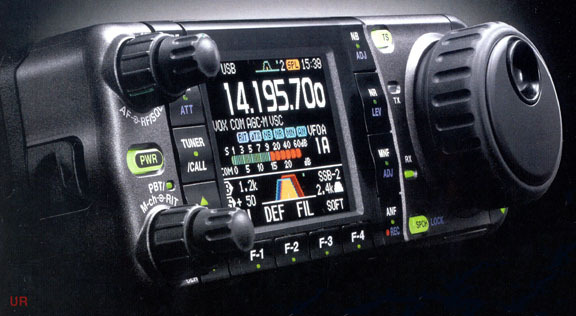

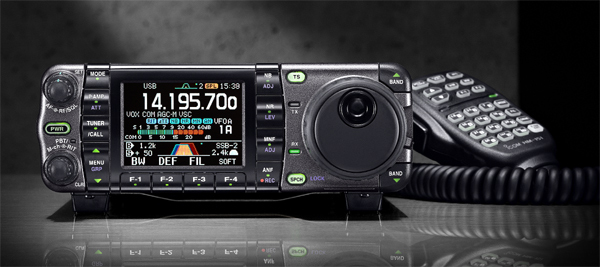

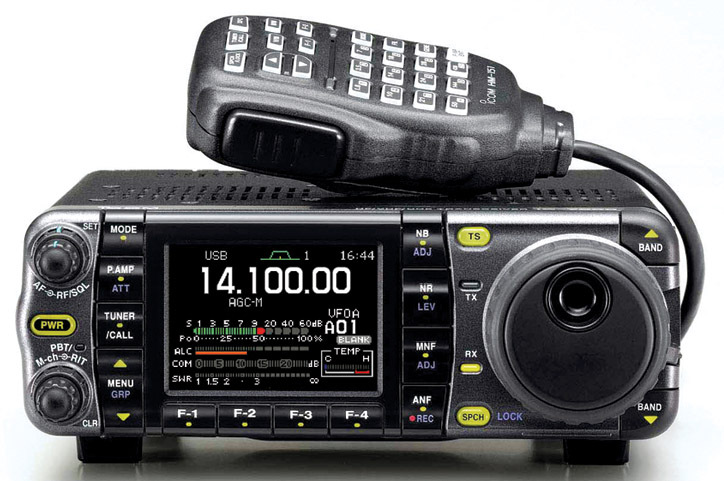

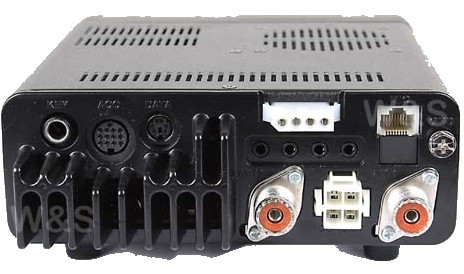

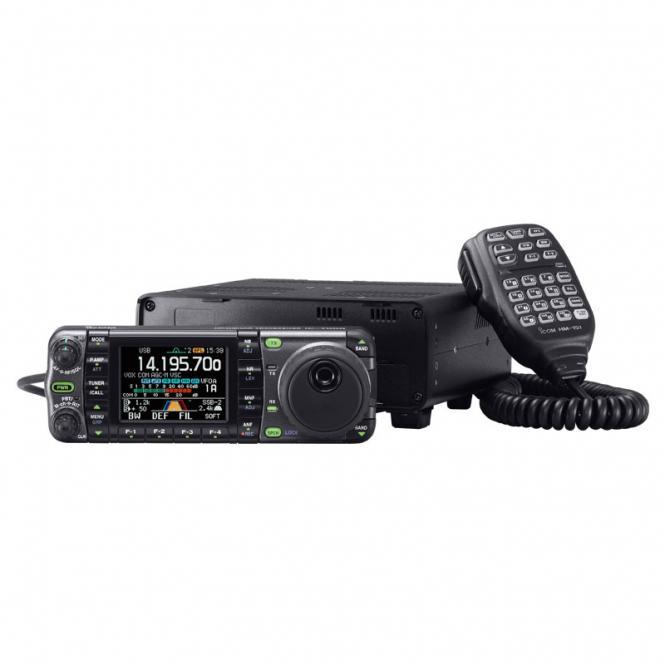

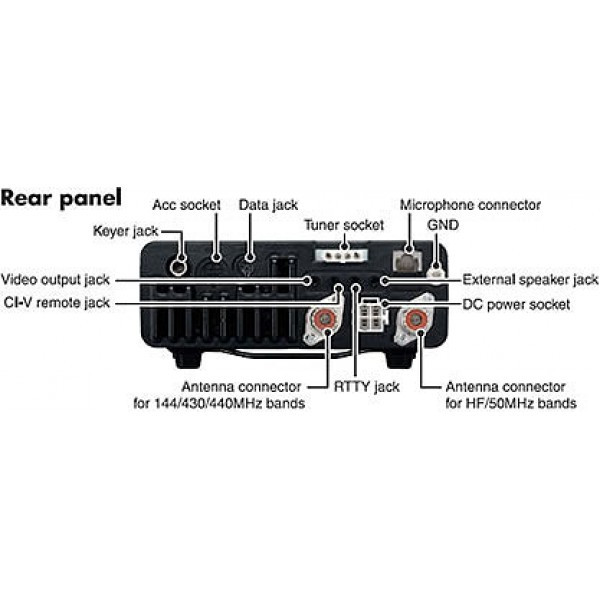

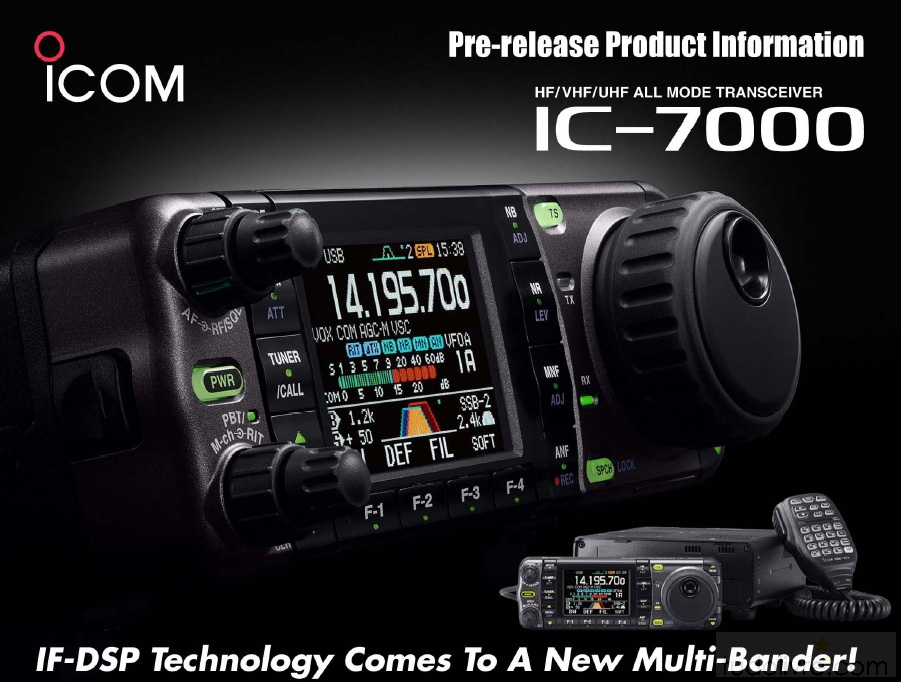

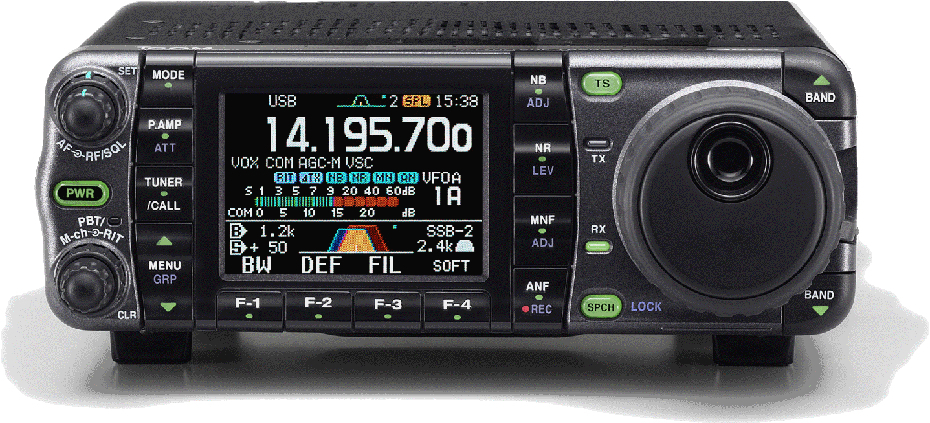

Icom IC-7000
Krátkovlnný + 6m + 2m + 70cm allmode transceiver založený na DSP technologii. Nástupca IC-706MKIIG Transceiver má oddelitelný čelný panel a je preto vhodný aj pre inštaláciu do auta a mobilné používanie. Stanicu mi posunul Mirec OM7AMA spolu aj s tunerom. Ako začiatočníkovi mi samozrejme stačila. Vysielačka je skvelá, avšakš sa nájde aj jej odvrátená stránka a tou je ventilátor. Ten sa spúšťa pri klučovaní a nesmierne hučí. Momentálne mám teplo od panelu oddelené a tak mi to momentálne tak nevadí.
Parametre:
Frekvenčný rozsah:
Rx: 0,030-199,999MHz; 400-470 MHz
Tx: 1,800-1,999 MHz; 3,500-3,999 MHz; 7,000-7,300 MHz;
10,100-10,150 MHz; 14,000-14,350 MHz; 18,068-18,168 MHz;
21,000-21,450 MHz; 24,890-24,990 MHz; 28,000-29,700 MHz; 50-54 MHz; 144-146 MHz; 430-440 MHz
Druh prevádzky:
USB,LSB,CW,RTTY,AM,FM,WFM (Rx)
Počet pamätí:
503
Teplotný rozsah:
-10 až 60 st. C
Frekvenčná stabilita:
+-0,5ppm
Napájanie:
13,8V +-5%
Spotreba prúdu:
Tx: max 22A; Rx: max 1,6A
Výkon vysielača:
KV + 6m: SSB,CW,RTTY,FM 2 až 100W; AM: 1 až 40W
2m: SSB, CW, RTTY, FM 2 až 50W; AM: 1 až 20W
70cm: SSB, CW, RTTY, FM 2 až 35W; AM: 1 až 14W
Rozmery:
167 x 58 x 180mm
Váha:
2,3 Kg
Príslušenstvo:
HM-151 – Originál mikrofón HM-151
MB-62 – Držiak
MB-105A – Inštalačný držiak
OPC-1443 – 3,5 m dlhý prepojovací kabel medzi stanicou a displayom
OPC-1444 – 5 m dlhý prepojovací kabel medzi stanicou a displayom
Detailnejšie informácie na stránke výrobcu Icom IC-7000
Na stiahnutie:
Manuál v Anglickom jazyku ku staničke: Icom IC-7000
Servisný manuál v Anglickom jazyku ku staničke: Icom IC-7000
Český popis ku staničke: Icom IC-7000 český popis
Katalóg s príslušenstvom ku staničke: Icom IC-7000
Oprava zvukového šumu (syčanie) – Icom IC-7000
Úprava ventilátoru, Aktivácia TV a iné – Icom IC-7000
Oprava zvukového šumu (syčanie) – Icom IC-7000

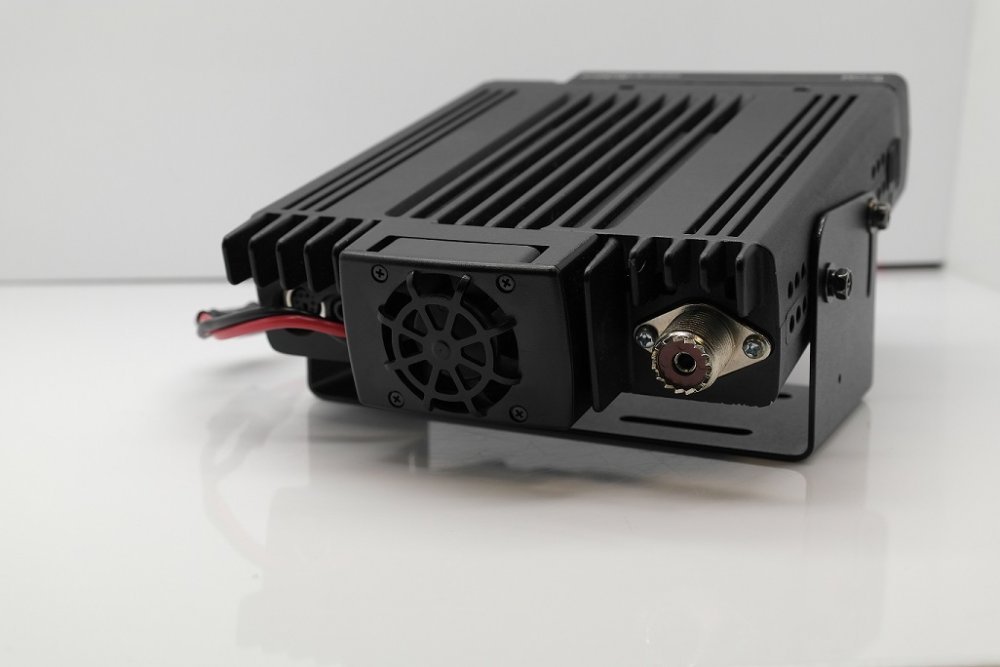

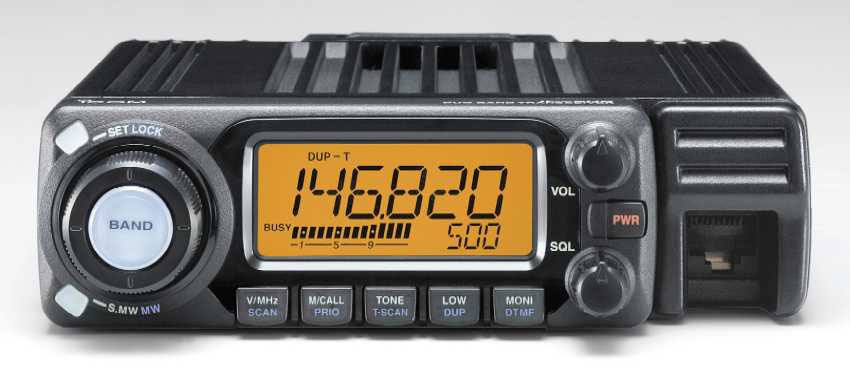

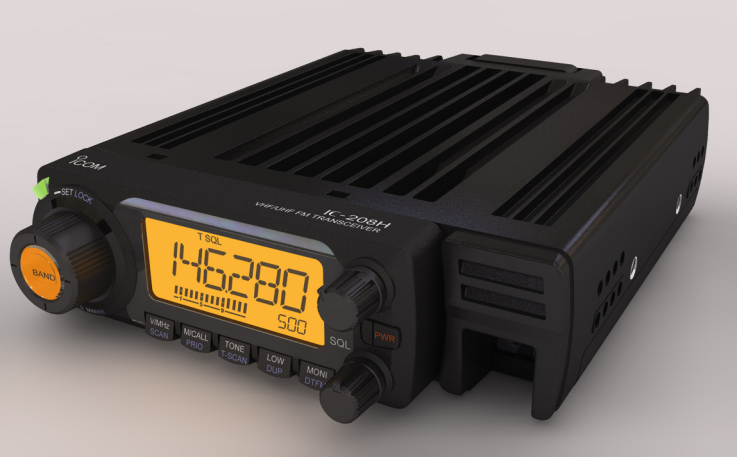

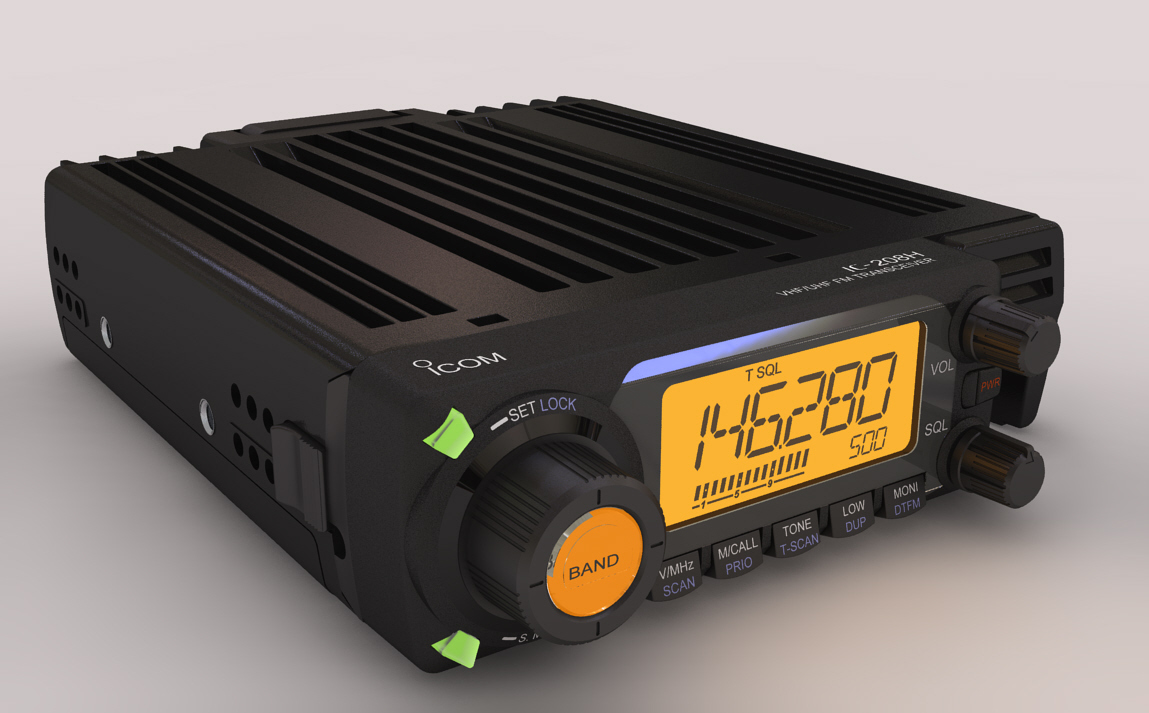

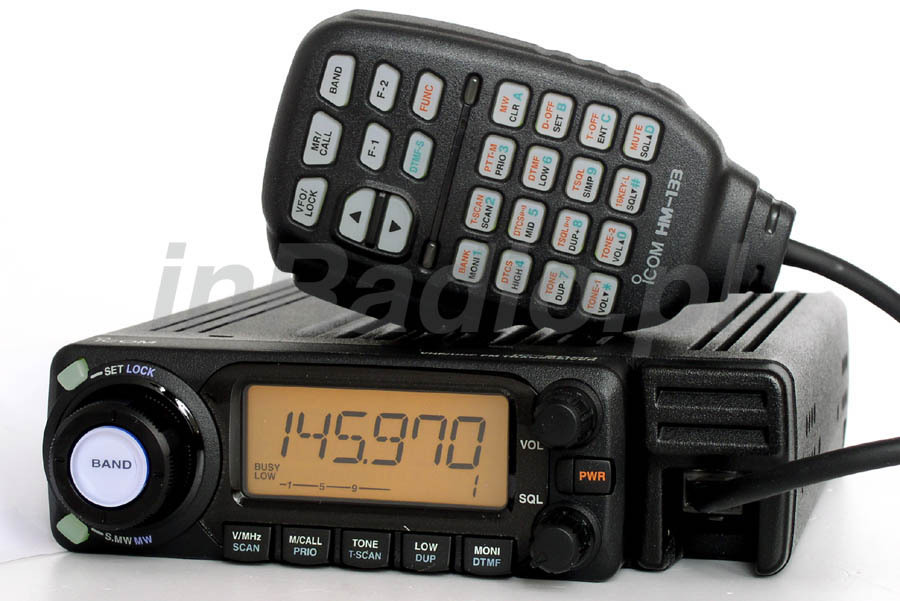

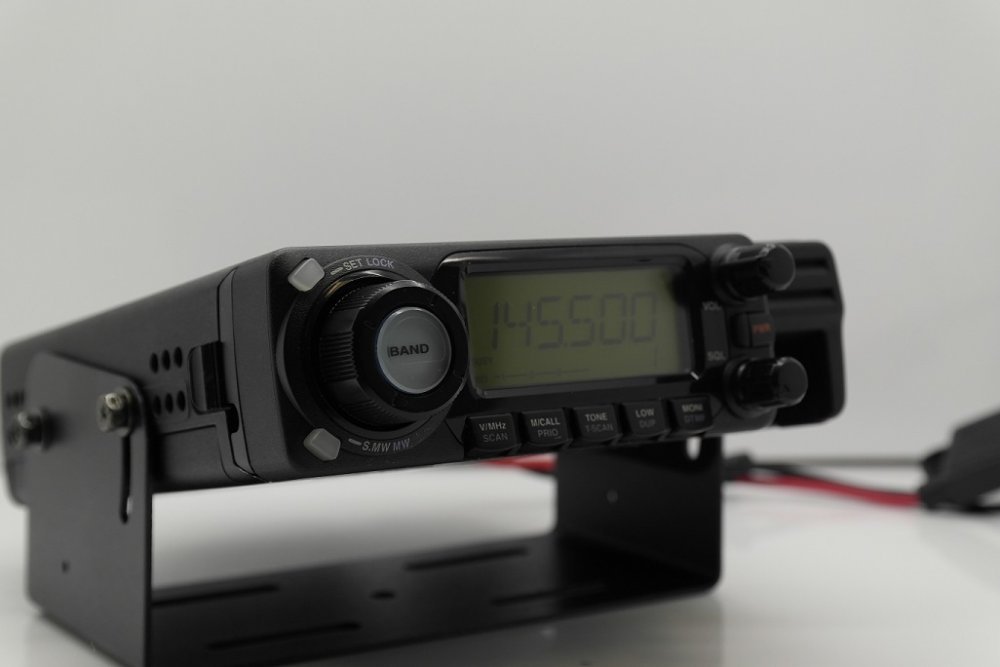

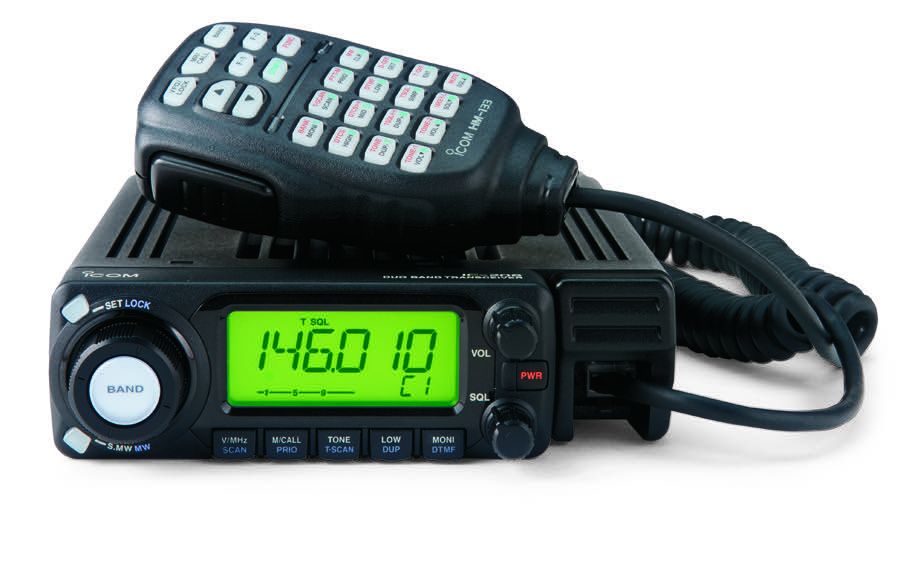

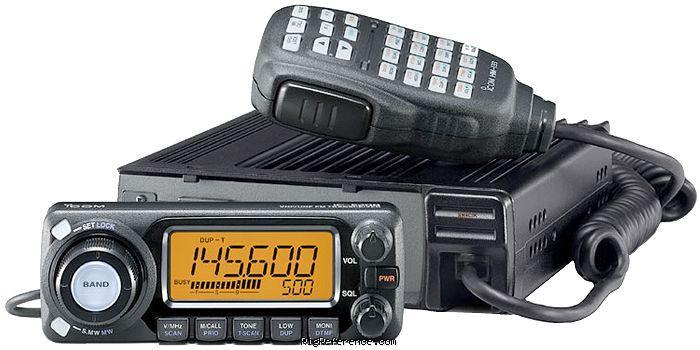

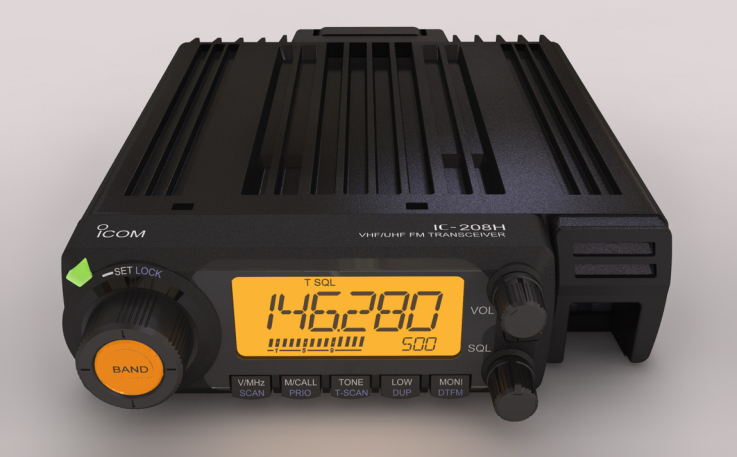

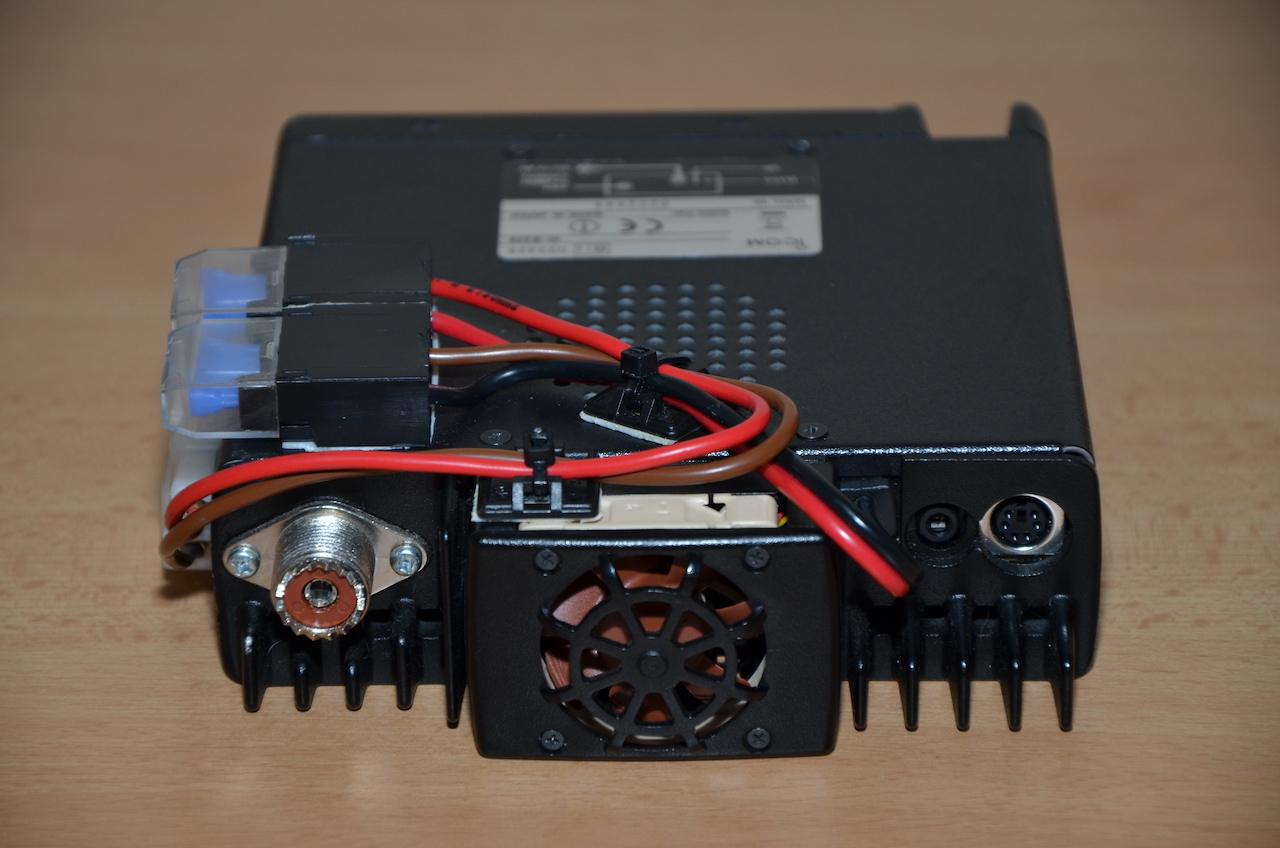

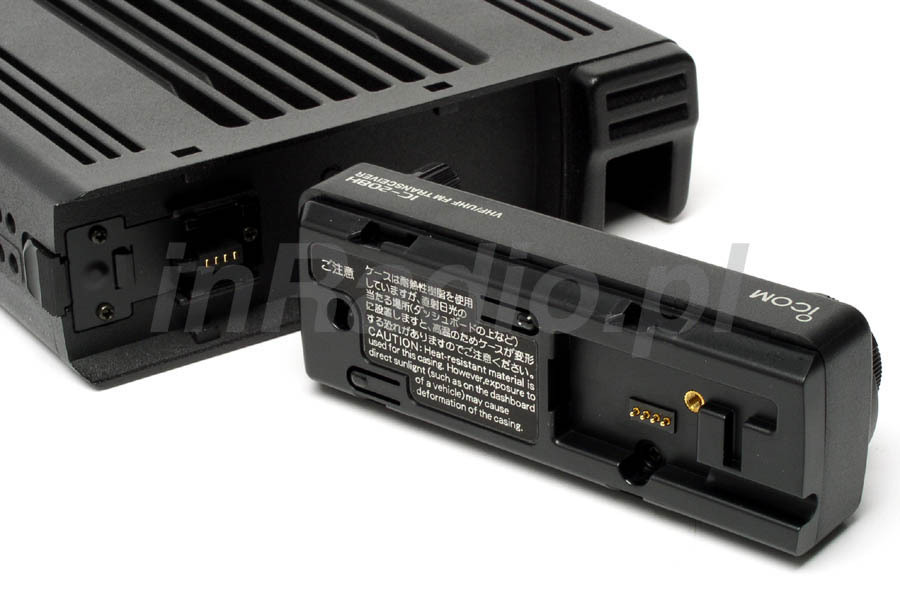

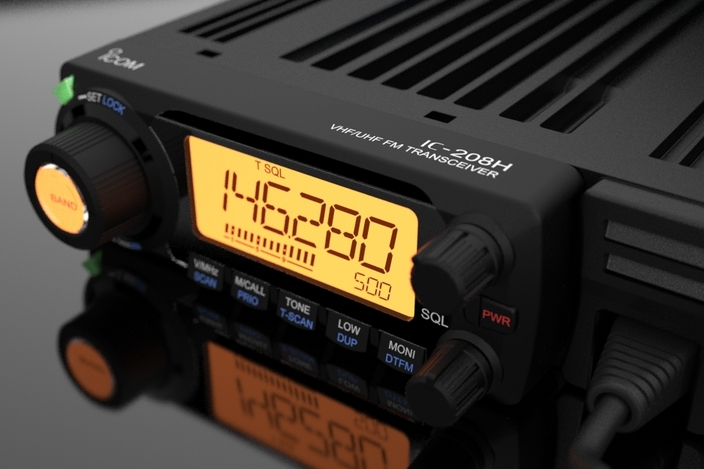

Icom IC-E208

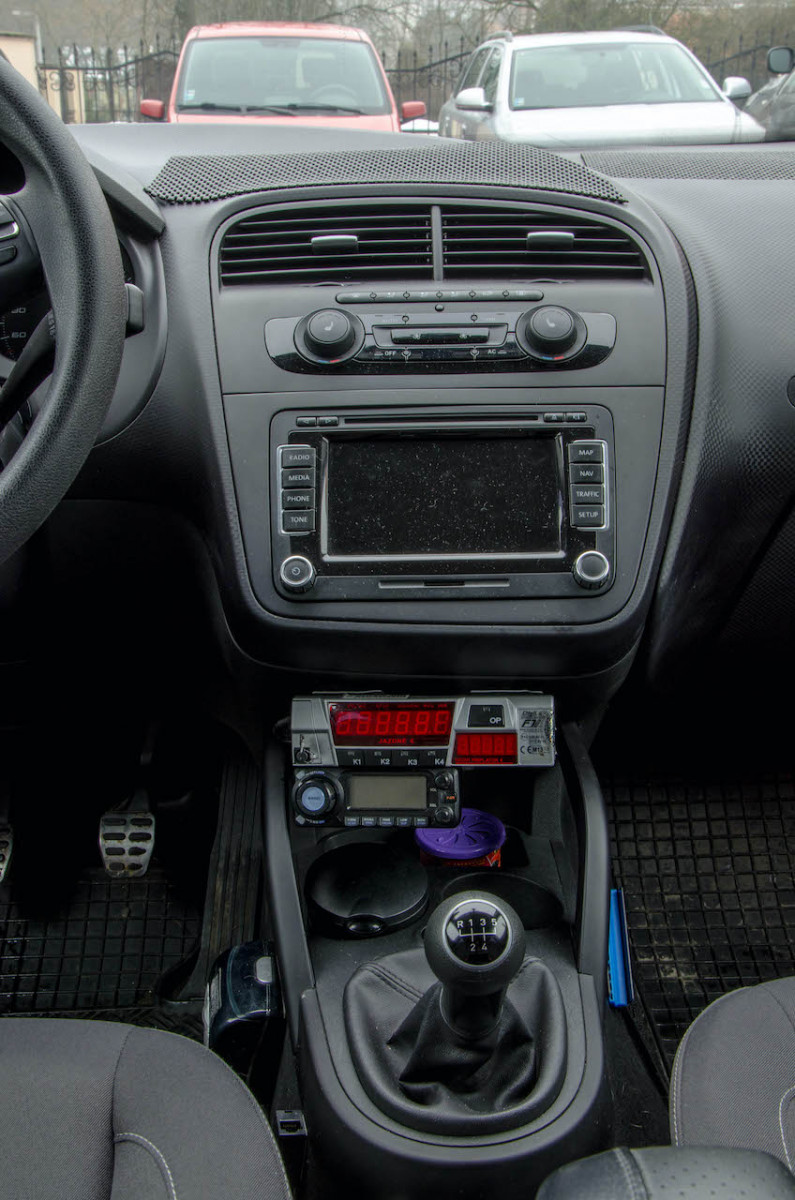

K tejto staničke som sa dostal úplne náhodou. Bystrická partia s jedným bryndziarom sme sa vybrali na rádioamatérske stretnutie do Tatier. Respektíve sa už stretnutie koná v Poprade. Túto staničku doviezol na Slovensko Ľudo OM3WXO, ktorý býva v Anglicku a občas nás takto príde pozrieť do svojho rodného mesta Banská Bystrica a absolvuje výlet na rádioamatérske stretnutie. Zakaždým donesie aj čosi na predaj. A tak sa stanička viezla z Anglicka do BB a následne do Popradu, kde pred hotelom v ktorom sa koná stretnutie vytiahol túto staničku a opýtal sa ma či ju nechcem. Keďže som akurát potreboval dáku mobilku do auta hlavne kvôli druhej práci, padla mi úplne vhod a tak skôr ako ju stihol Ľudo vybaliť už bola zabalená u mňa v aute. Takto sa robia obchody kde predajca aj kupujúci sú z jedného mesta a obchod sa musí presunúť 150 Km do ďalšieho mesta. Touto cestou ďakujem Ľudovi OM3WXO za staničku. Detailnejšie informácie na stránke výrobcu Icom IC-E208
| Parametre: | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Frekvenčný rozsah: |
* Cellular blocked | ||||||||||||
| Druh prevádzky: | FM, FM-N, AM*, AM-N* * RX only; not guaranteed. | ||||||||||||
| Pamäť: | 512 (including 2 call, 10 scan edges) | ||||||||||||
| Konektor pre anténu: | 50Ω (SO-239) | ||||||||||||
| Napájanie: | 13.8 V DC ±15% | ||||||||||||
| Teplotný rozsah: | -10°C to +60°C +14°F to +140°F | ||||||||||||
| Frekvenčná stabilita: | ±10 ppm (-10°C to +60°C) | ||||||||||||
| Ladiaci rok: | 5, 10, 12.5, 15, 20, 25, 30, 50, 100 and 200kHz | ||||||||||||
| Spotreba prúdu pri 13.8 V DC: |
| ||||||||||||
| Rozmery: | 141(W) x 40(H) x 185.4(D) mm | ||||||||||||
| Váha: | 1.2 kg | ||||||||||||
| Vysielaci výkon VHF/UHF: | 55W, 15W (approx.), 5W (approx.) selectable 50W, 15W (approx.), 5W (approx.) selectable |
| Konektor mikrofónu: | 600Ω (8-pin modular jack) |
| Audio výstup (pri 13.8 V DC): | More than 2.0 W at 10% distortion with an 8Ω load |
| Externý reproduktor | 2-conductor 3.5(d) mm (1⁄8″)/8Ω |
Na stiahnutie:
Manuál v Anglickom jazyku ku staničke: Icom IC-E2820
Servisný manuál v Anglickom jazyku ku staničke: Icom IC-E2820
Servisný manuál k mikrofńu HM-133 v Anglickom jazyku pre: Icom IC-E2820

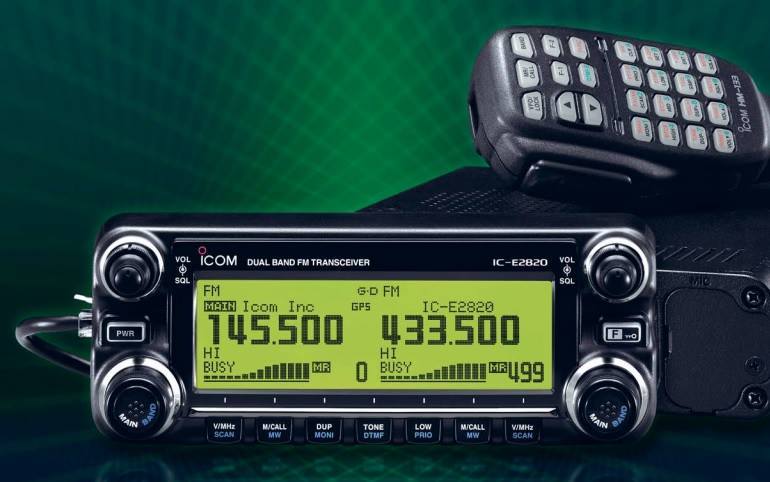

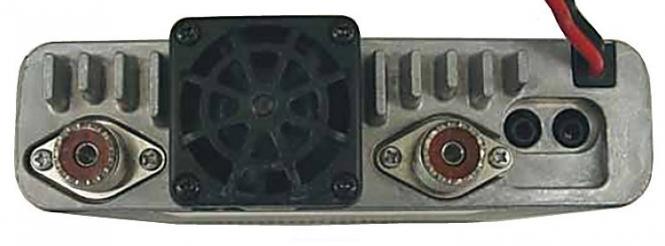

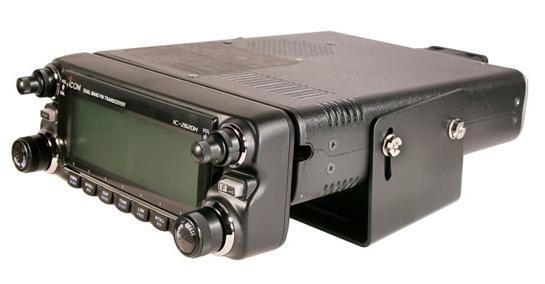

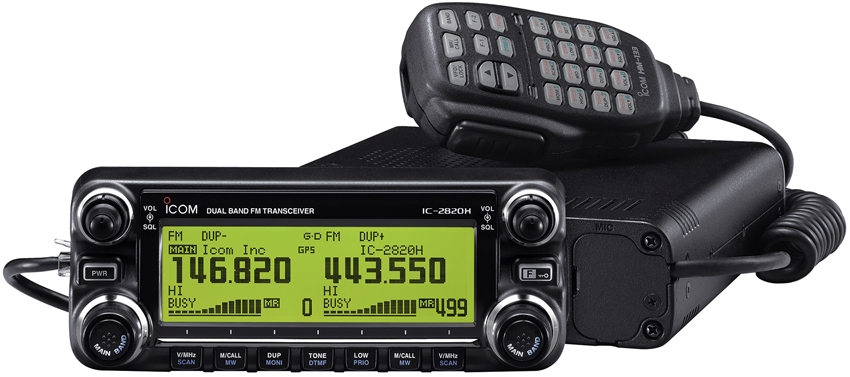

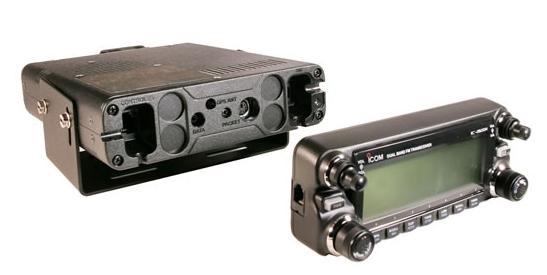

Icom IC-E2820
Dvojpásmový dualband 70cm / 2 m v podobe mobilnej stanice. Disponuje 2 príjimačmi a môže zároveň počúvať na VKV aj UKV pásme. Obe pásma disponujú výkonom 50W a je možné dokúpiť aj DSTAR modul s GPS. Display je možné od tela odeliť. Ten sa nacvakáva na telo pomocou magnetov. Ako inak aj túto staničku som si zaobstaral do Mirčího OM7AMA. Doma mám len Icom IC-7000 a hoci je to dualband, tak sa nedá naraz počúvať a vysielať aj na KV a VKV. Už dlhšiu dobu som pozeral po nejakom rádijku najlepšie dualbande VKV/UKV aby som mohol byť naraz na VKV, UKV a aj KV. Do rany prišiel Icom IC-E2820. Na domáce účely mi postačuje. Škoda len, že nemá možnosť SSB. S kúpo staničky mi pomohla priateľka. Bol to od nej darček k narodeninám.
Parametre:
Frekvenčný rozsah:
Druh prevádzky:
FM, AM (pouze Rx), DV (s UT-123)
Počet kanálov:
522
Anténny konektor:
SO239 2x
Napájanie:
13,8V +-15%
Teplotný rozsah:
-10 až +60 st. C
Frekvenčná stabilita:
+-2,5ppm
Ladiaci krok:
5, 6,25, 10, 12,5 15, 20, 25, 30, 50kHz
Odoberací prúd:
Tx max 13A; Rx max 1,8A, standby 1,2A
Výkon:
50/15/5W
Rozmery:
150x40x188mm, ovládací panel 150x58x31,5mm
Váha:
1,5kg, ovládací panel 210g
Príslušenstvo:
HM-133 – Originál mikrofón HM-151
MB-120 – Držiak
OPC-1663 – 3,4 m dlhý prepojovací kabel medzi stanicou a displayom
OPC-440 – 5 m dlhý prepojovací kabel pre mikrofon
OPC-478 – prepojovací RS232 kábel s PC
UT-123 – DSTAR modul s GPS
Detailnejšie informácie na stránke výrobcu Icom IC-E2820
Informácie z Českej stránky Icom IC-E2820
Na stiahnutie:
Manuál v Anglickom jazyku ku staničke: Icom IC-E2820
Servisný manuál v Anglickom jazyku ku staničke: Icom IC-E2820
Katalóg s príslušenstvom ku staničke: Icom IC-E2820
Úprava otáčok ventilátoru pri TX – Icom IC-E2820

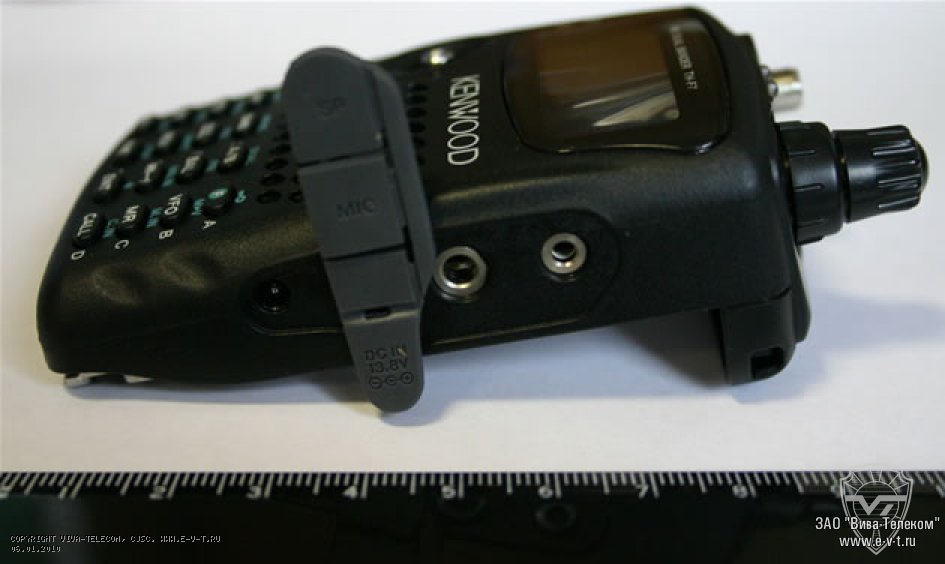

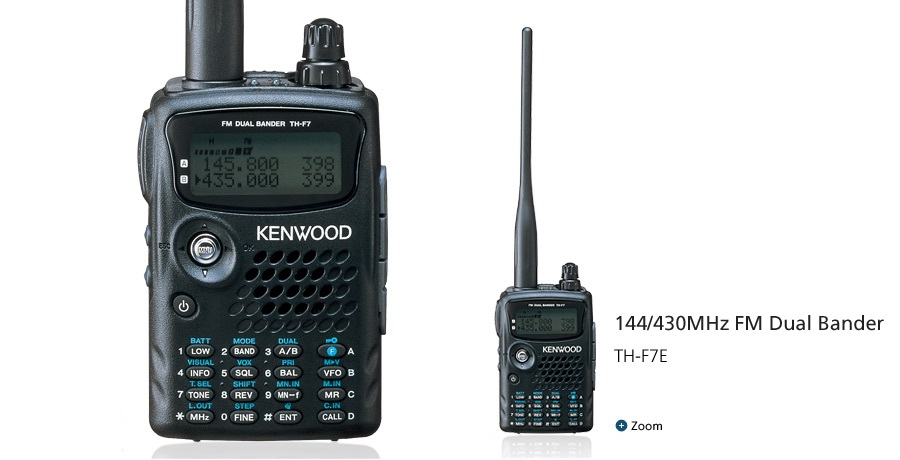

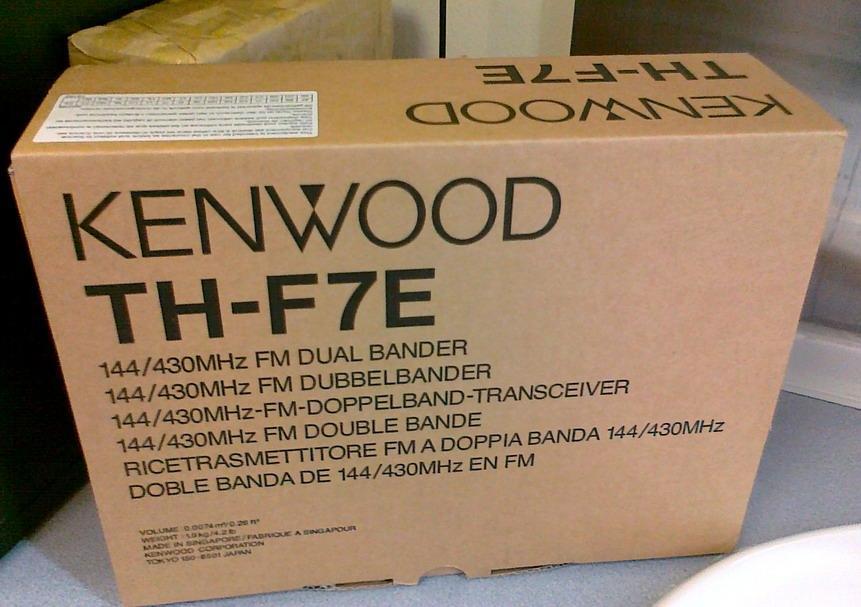

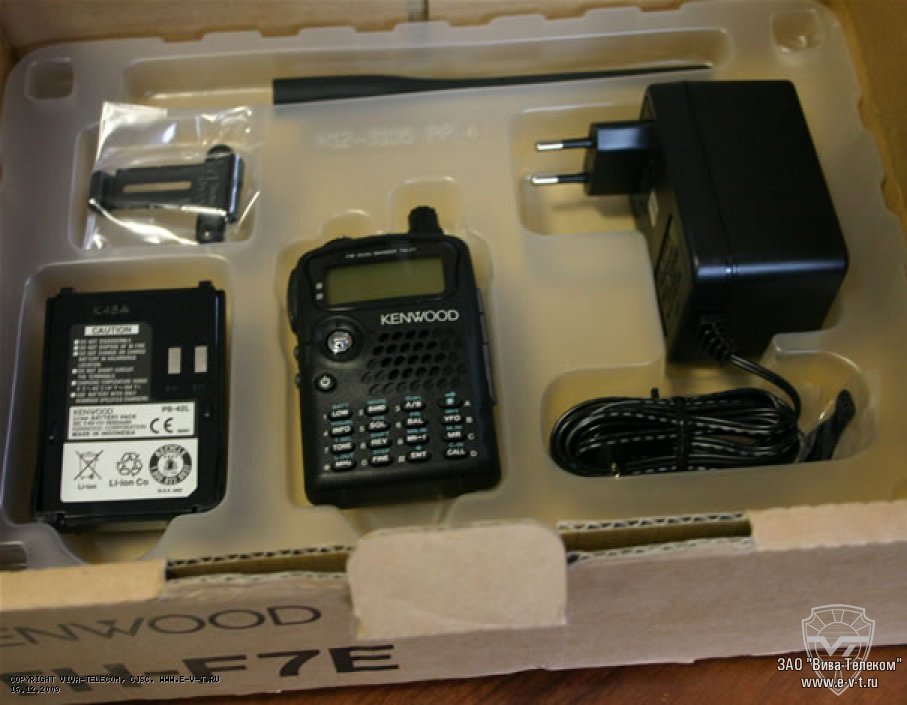

Kenwood TH-F7E
Kenwood TH-F7 je DUAL BAND stanička UHF, VHF, (2 m a 70 cm FM (137-174 MHz a 410-470 MHz), ktorá dokáže počúvať naraz na dvoch pásmach. Je to zatiaľ jedna z mojich najobľúbenejších rádioamatérskych rúčiek. Svoj úspech u mňa získala svojím dizajnom a hlavne rozmermi. Ale parametrovo je tiež super na to nesmiem zabudnúť spomenúť. K rúčke som sa dostal ako inak ako cez môjho dealera Mirčiho OM7AMA, ktorý si túto rúčku zadovážil zas od jeho zámorského dealera Ľuda OM3WXO. Ľuda nám v Anglicku nakúpi a my potom na Slovensku jasáme od šťastia. Mirči najprv staničky poskúša a overené, otestované posunie ďalej. Keď som ju kupoval ma vyšla v tej dobe čo je asi okolo začiatku roka 2014 na sumu 200€. To bola fajn sumička. S TH-F7 som nadmieru spokojný. Dokúpil som si k nej ešte aj externý mikrofón SMC-34 s možnosťou regulácie hlasitosti a troch programovateľných tlačidiel. Ako ich naprogramovať budem musieť zistiť. Staničku si brávam na stretnutia, do auta, na balkón a na prechádzky so psom či výlety po neznámych krajinách. Akurát ju v blízkej dobe čaká malá oprava v podobne výmenu predného plastu. Mal som ju v kapsičke, ktorá bola prevesená cez operadlo stoličky a v snahe uhnúť sa aby mohol MacGyver OM7AKI cez moje tenké telíčko sa dostať na svoje miesto nejak som ju pritlačil nevedomky o stenu a šuchol som plast cez miesto kde je display. Pri mojom šťastí preto čakám, či náhodou plast nepoškodím ešte viac a potom spravím výmenu. Prečo čakám? Občas keď idem s hafanom na prechádzku stihne silnejšie a hlavne nečakane potiahnuť práve v momente kedy si dávam vysielačku do vrecka a tak miesto vrecka skončí na … Už mi to pár krát vyviedol no našťastie sa jej nič nestalo.
Parametre:
Dvojpásmový vysielač so širokopásmovým prijímačom 0,1-1300 MHz:
TH-F7E je malý, ale pritom kompaktný dvojpásmový transceiver so širokopásmovým prijímačom 0,1 až 1300 MHz. Prijímač pracuje módmi FM/FM-W/FM-N/AM a SSB/CW. Okrem toho má k dispozícii i špeciálny informačný pamäťový kanálový mód (10 kanálov). Naviac dokáže prijímať naraz signály na dvoch frekvenciách. Napriek tomu, že obsahuje množstvo funkcií sú jej rozmery iba Š: 61 x V: 104 x H: 35 mm. a váha 250g (s osadeným Li-ion akublokom PB-42L).
44 pamäťových kanálov, viacero možností skenovania:
Pre maximálne mnohostranné využtie je k dispozícii 434 pamäťových kanálov, vrátane 2 volacích kanálov a ďaľších 20 pre programovateľné skanovanie. Kompletný rozsah skenovacích funkcií obsahuje nastavenie frekvencie, pamäte, značky, tónu, CTCSS a DCS. V skupinovom skenovacom režime ponúka 8 skupín a v každej z nich môže byť až 50 kanálov. Frekvencie a ďalšie parametre je možné elegantne nastaviť aj pomocou sériového kábla PG-4Y z PC. Softvér MCP-F6/F7 je voľne stiahnuteľný na: Software MCP-F6/F7 a driver Software MCP-F6/F7
Líthium-ion batéria:
Štandardne je dodávaná výkonná 7,4 V 1550 mAh líthium-ion batéria PB-42L. S touto batériou stanica dodá výkon až 5W. Nastavenie výkonu je možné v troch úrovniach HI/EL/LOW. Nabíjací obvod je zabudovaný v stanici a batéria je dobíjaná i pri prevádzke so zdroja jednosmerného napätia (adaptéra), ktorý je súčasťou dodávky. Rádiostanica umožňuje prevádzku aj zo stabilizovaného zdroja DC 13.8V, alebo z automobilového palub. rozvodu pomocou adaptéru PG-3J.
Viacfunkčné skrolovacie tlačítko a klávesnica s 16 tlačítkami:
Jednoduchá obsluha je neoddeliteľnou súčasťou tohoto dvojpásmového handheldu a inžinieri z Kenwoodu sú si istí, že neexistuje jednoduchšia možnosť obsluhy rádiostanice jednou rukou, ako je s použitím skrolovacieho tlačítka. Podobne, ako obsluha na niektorých mobilných telefónoch, dá sa s ním palcom pohybovať hore, dole, doprava a doľava. Vertikálne sa nastavuje frekvencia, v horizontálnom smere sa nastavuje pásmo. Jednoduchosť obsluhy je i vďaka klávesnici so 16-timi tlačítkami, intuitívnemu menu, podsvieteniu tlačítok pre použitie v noci a dobre čitateľnému LCD displeju s podsvietením.
Odolná, ľahká a kompaktná konštrukcia:
Okrem medzinárodných priemyselných štandardov (IEC529) a krytie IP54 stanica spĺňa prísne military normy MIL-STD 810 C/D/E voči mechanickým rázom, vibráciám, vlhkosti, prachu, mrazu a dažďu. To znamená jej dlhú životnosť aj v ťažších prevádzkových podmienkach.
Výstupný výkon TH-F7 s rôznym napájaním as rôznym typom zvoleného výkonu:
| Napájanie | Typ | 144 MHz | 430 MHz |
| DC IN: | HI / LOW / EL | 5W / 2W / 0,5W | 5W / 2W / 0,5W |
| LI-ion: | HI / LOW / EL | 5W / 0,5W / 0,05W | 0,5W / 0,3W / 00,5W |
| BT-13: | HI / LOW / EL | 5W / 0,5W / 00,5W | 0,5W / 0,3W / 00,5W |
- Voliteľná konfigurácia squelču
- Uzamknutie tlačítok
- Veľký display s frekvenciou pre použitie na jednom pásme
- Nastavenie času pre APO prevádzku
- Prevádzka módom packet rádio 1200/9600bps (vyžaduje externé TNC)
- Idikátor stavu batérie
- Zabudovaný VOX
- MCP programovanie
Príslušenstvo:
PB-42 – Li-Ion aku 2000mAh
BT-13 – Kpúzdro na 4 x AA batérie
SMC-32 – Mikrofón bez programovateľných tlačítok
SMC-33 – Mikrofón s tromi programovateľnými tlačítkami

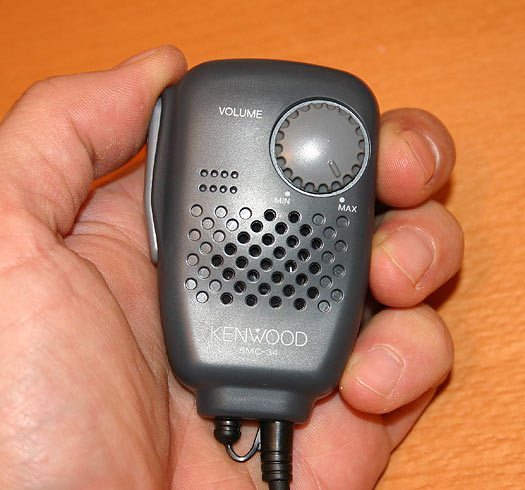

SMC-34 – Mikrofón s tromi programovateľnými tlačítkami a ovládaním hlasitosti
HMC-3 – Náhlavná súprava s VOX a PTT
KHS-21 – Náhlavná súprava bez VOX a PTT
PG-3J – Napájací kábel do autozásuvky
SC-52 – Kožené púzdro
Detailnejšie informácie na stránke Kenwood TH-F7E alebo výrobcu Kenwood TH-F7E
E-shop na staničku a príslušenstvo Kenwood TH-F7E a príslušenstvo
Na stiahnutie:
Na stiahnutie programovací software pre Kenwood TH-F7E: software MCP-F6/F7
Na stiahnutie driver k programu pre Virtual Port: Driver CP210x VCP Windows
Návod v Anglickom jazyku na nastavenie Virtuálneho Com portu pre správnu funkčnosť káblu: Virtual Com Port
Na stiahnutie manuál v Anglickom jazyku ku staničke: Kenwood TH-F7E
Na stiahnutie servisný manuál v Anglickom jazyku ku staničke: Kenwood TH-F7E
Na stiahnutie katalóg s príslušenstvom ku staničke: Kenwood TH-F7E

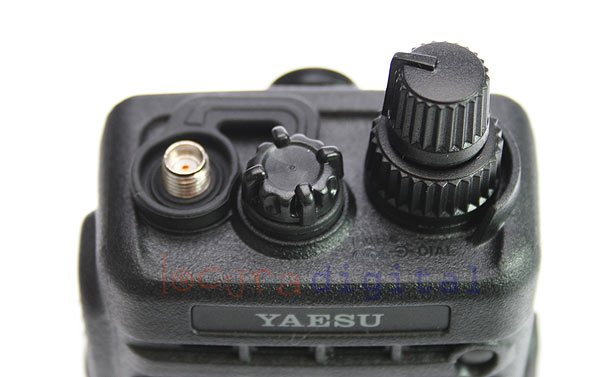

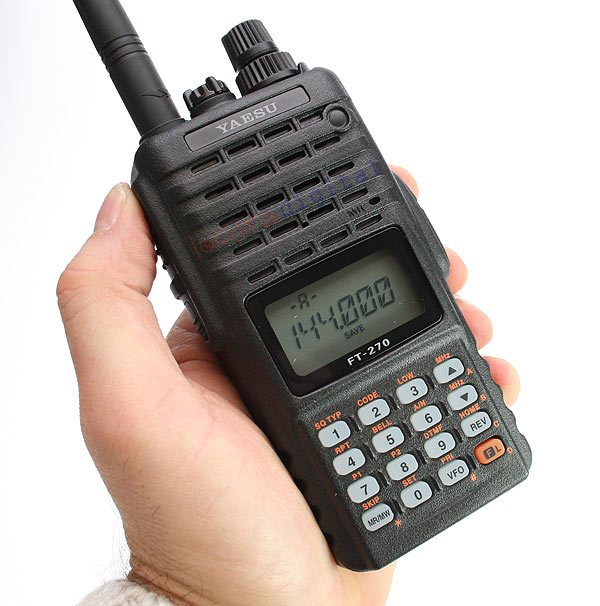

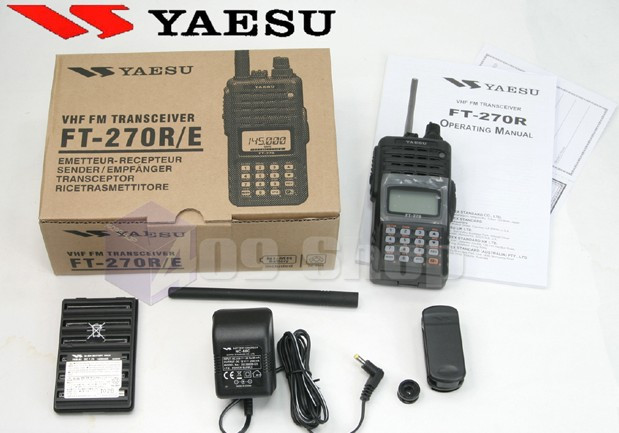

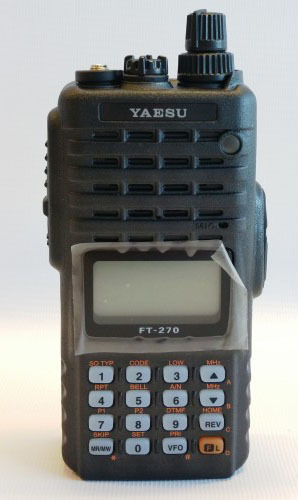

Yaesu FT-270E
Túto šikovnú jednopásmovú VHF staničku som dostal od skvelého kamaráta Mirčiho tiež známeho ako OM7AMA. Mal dobrý deň, tak mi ju ako budúcemu nádejnému rádioamatérovi daroval. Ale ja si stále myslím, že to bolo kvôli tomu, že stanička je masívnejšieho prevedenia a tak pre mňa je ako stvorená. Stále mi niečo spadne a podobne takže táto by mi mala vydržať o čosi dlhšie. Túto rúčku prevažne používam ako sekundárnu vysielačku, keď som v mojej druhej robote. Druhá robota je ujo taxikár a používam ju v prípade, že musím ísť mimo auta a potrebujem byť na príjme. No a potom občas si ju beriem na túru a tak. Ale prednosť väčšinou dávam mojej obľúbenejšej menšej dvojpásmovej staničke Kenwood TH-F7 a Yaesu si nechávam na pracovné účely. Údajne sa o nej píše, že je aj vode odolná. Zatiaľ sa to skúšať nechystám.
Parametre:
Yaesu FT-270R je kompaktná FM ručná rádiostanica s výkonom 5W, odolná poveternostným podmienkam s NF výkonom až 800mW. Špecifické parametre tejto ručnej rádiostanice: vodeodolná v 1m hĺbke až 30 minút s dlhou výdržou dodávanej akumlátorovej batérie 1400mAh NiMH. YAESU FT-270R má možnosť programovania 16 tlačidlami na prednom paneli zároveň aj zadania DTMF kódu a WIRES-II
- Výsupný výkon je 5W / 2W / 0.5W
- Veľkokapacitný LCD displej
- FT-270R má veľmi kvalitný prijímač, ktorý s NF výkonom až 800mW je spoľahlivý aj vo veľmi hlučnej okolitej prevádzke
- Prijímač 136-174 MHz
- Úsporný režim pre šetrenie zabudovaného akumlátora
- Možnosť programovania uložených kanálov textom
- Programovanie až 200 pamätí v 10. skupinách
- Kanál pre informácie o počasí: zariadenie pre vývoz do USA má k dispozícií 10 pamätí pre tieto informácie NOAA
- Možnosť CTCSS a DCS kódovanie/dekódovanie
Ďaľšie možnosti:
- Vylepšená verzia v kódovaní – Využitie ako prevádzač
- Skenovanie: dvoch frekvencii, VFO / pamäť / PMS /
- 9 DTMF automatických pamätí
- 2 programovacie tlačidlá na vrchnom paneli
- Uzamknutie tlačidiel a ovládania
- RF squelch
- Vyobrazenie stavu akumlátora
- Vysielací odskok (5 kHz / 2,5 kHz)
- Nastavenie dĺžky doby vysielania a automatické vypnutie
- ARTS (automatické sledovanie vzdialenosti rádiostanice), oznámenie mimo dosahu siete pipnutím
Detailnejšie informácie na stránke Yaesu FT-270E alebo výrobcu Yaesu FT-270E
Na stiahnutie:
Na stiahnutie manuál v Anglickom jazyku ku staničke: Yaesu FT-270E

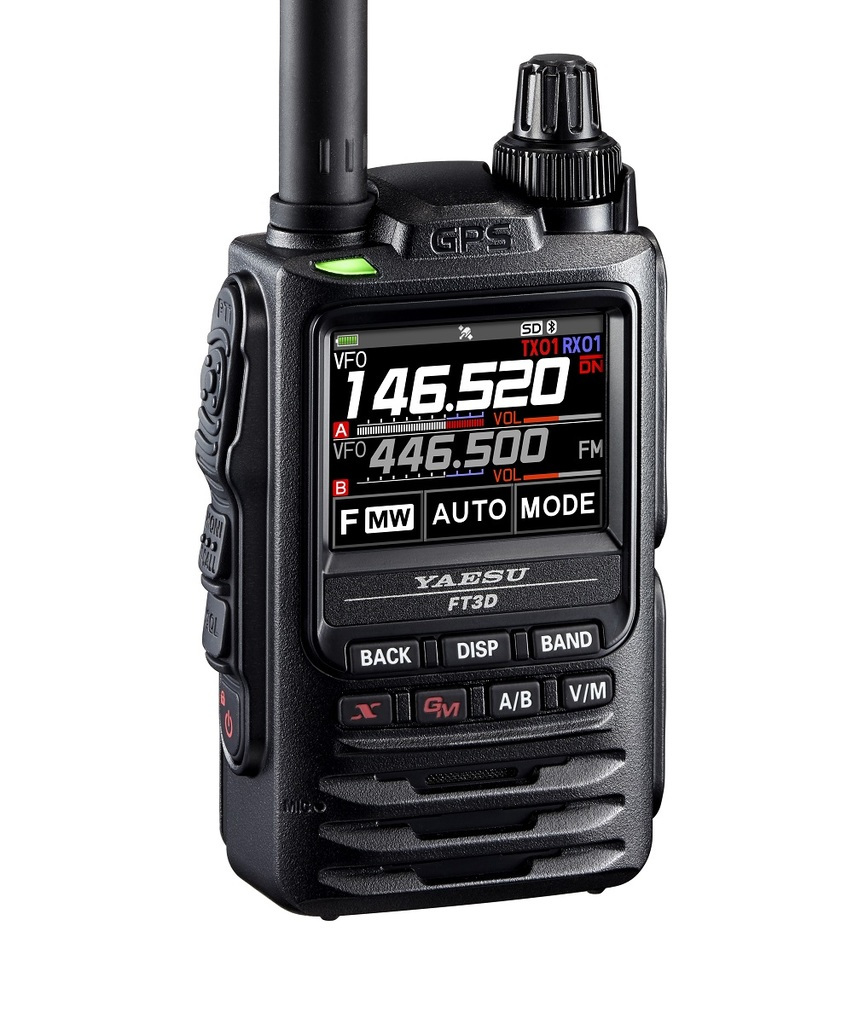

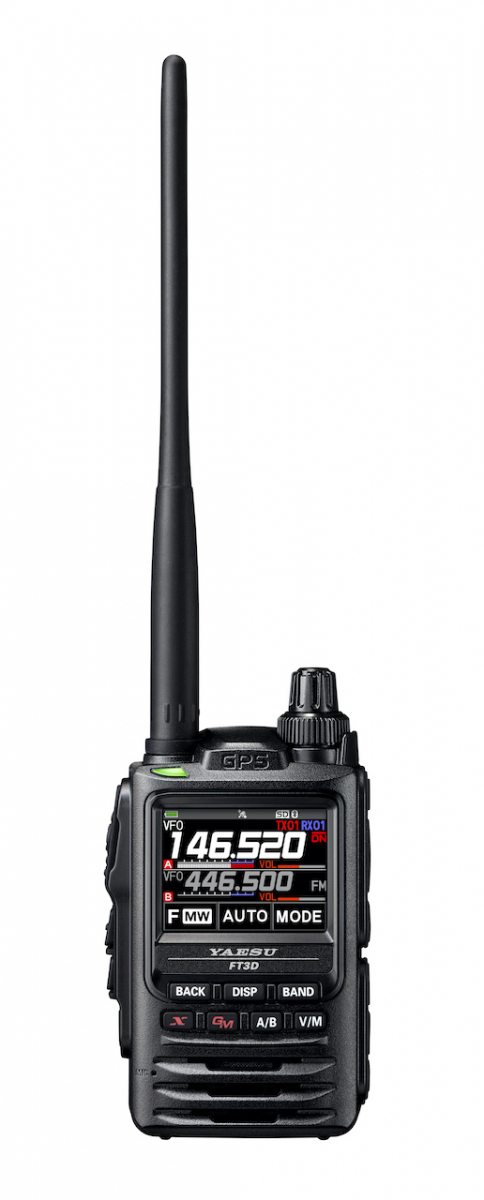

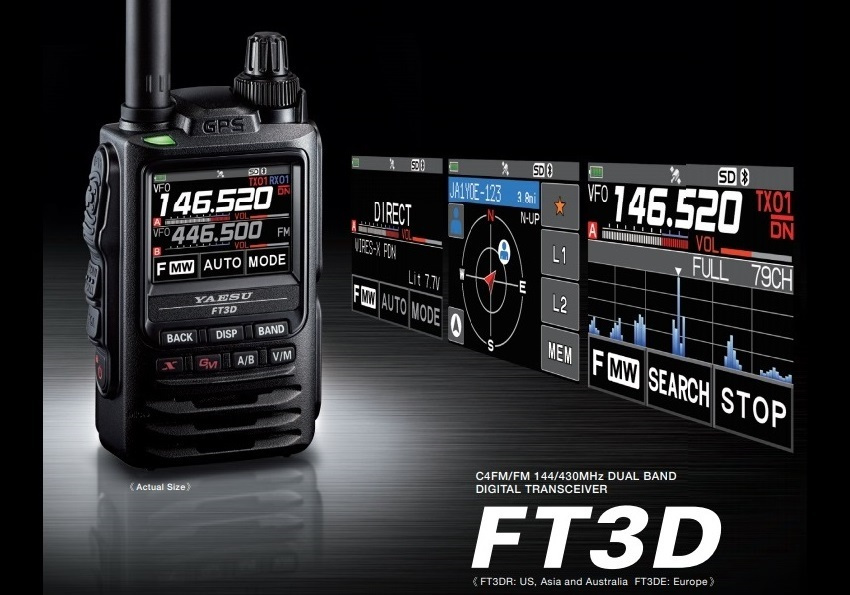

Yaesu FT3DE
A konečne po dlhej dobe niečo nové ale úplné nové 🙂 Zažiadalo sa mi po novej rúčke a tak som dostal na vianoce túto skvelú mašinku.
Rádiostanica Yaesu FT3DE poskytuje spoľahlivý 5 W výkon v kompaktom dizajne a pri nízkej hmotnosti – Š 62 mm x V 100 mm x H 32,5mm pri hmotnosti 282 g. Šetrenie batérie je k dispozícii pre každé frekvenčné pásmo s vysielacím výkonom 5 W / 2,5 W / 1 W a 0,3 W. Aj v kompaktnom tele stanice si užívateľ môže užiť hlasnú a čistú kvalitu C4FM hlasu zo 700 mW reproduktoru. Skutočná dvojpásmová prevádzka V+V, V+U, U+V, U+U je k dispozícii s dvoma nezávislými prijímačmi a FT3DE podporuje simultánny C4FM digitálny monitoring oboch pásiem A a B (C4FM, C4FM standby).
Yaesu FT3DE má farebný TFT LCD displej s vysokým rozlíšením 320 x 240 bodov, ktorý jasne zobrazuje frekvenciu prevádzkovaných pásiem. Použitím citlivého dotykového displeja môžete pomocou troch tlačidiel na spodku displeja meniť mód, priamo zadať frekvenciu alebo rôzne nastavenia. Vďaka farebnému displeju s vysokým rozlíšením je k dispozícii prehľad spektra vo vysokom rozlíšení ako jedna z nových funkcií, ktorá umožňuje užívateľovi monitorovať až 79 kanálov okolo zvolenej VFO frekvencie v reálnom čase. Počet kanálov preskenovaných je zvoliteľný medzi 19 / 39 a 79 kanálov.
Rádiostanica obsahuje tiež už populárne funkcie používané v digitálnej prevádzke ako AMS, DG-ID, inteligentná navigácia. Yaesu FT3DE podporuje funkciu Wires-X portable digitálneho nódu. Užívateľ si môže ľahko nastaviť portable digitálny nód použitím tohto rádia a voliteľného kitu SCU-39 a užívať si Wires-X internetovú komunikáciu.
CAM – monitor aktivity klubového kanálu je jedna z nových funkcií Yaesu FT3DE. 10 skupín s 5 kanálmi v každej skupine s často používanými frekvenciami môžu byť nastavené a zatiaľ čo prebieha príjem na zvolenom kanáli, sila signálu na tomto kanáli a predošlých signálov iných kanálov v skupine sa môže zobrazovať a tak môžu byť monitorované.
Jednoduchým stlačením stĺpčeka daného kanálu sa tento kanál stáva aktívnym a užívateľ tak môže okamžite začať komunikovať s ostatnými na tomto kanáli. Yaesu FT3DE má vstavaný bluetooth. Užívatelia si môžu vychutnať handsfree prevádzku použitím voliteľnej bluetooth sady SSM-BT10 a komerčne dostupného produktu. BT10 je vybavený PTT tlačidlom a podporuje VOX.
- Široký prijímač kontinuálne od 0.5 MHz do 999.99 MHz (A Band) / 108 MHz – 580 MHz (B Band)
- Vstavaný vysoko citlivý 66 kanálový GPS prijímač
- 1200 / 9600 bps APRS datový modem
- 2200 mAh batéria SBR-14Li ako štandard
- Nahrávanie prijatého signálu a nahrávanie hlasu pre vysielanie, ktorý môže byť uložený ako audio súbor na microSD kartu: súčasný príjem AM/FM vysielania zatiaľ čo monitorujete kanály.
- kompaktný dizajn a spoľahlivý 5 W výkon (5 W / 2,5 W / 1 W / 0,3 W)
- C4FM Digital V/D mód, hlasový FR mód, Dátový FR mód a klasický FM mód
- 700 mW reproduktor s C4FM jasným a čistým audiom
- dvojpásmový simultánny prijímač (V+V/ U+U/ V+U/ U+V)
- vstavaná bluetooth jednotka umožňujúca handsfree prevádzku (NOVÉ!)
- vysoko viditeľný 320 x 240 bodový matrix plnofarebný TFT dotykový displej
- spektrálne zobrazenie a vysokorýchlostné monitorovanie 79 frekvencií okolo zvoleného VFO (NOVÉ!)
- CAM (monitoring aktivity klubového kanálu) (NOVÉ!)
- System Fusion II kompatibilita ako AMS (Automatic Mode Select), DG-ID (Digital Group ID) a funkcie Smart Navigation

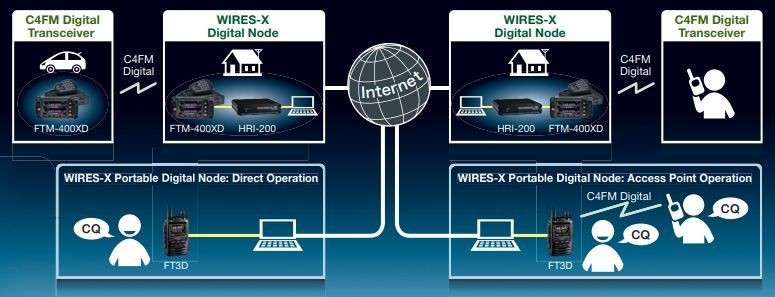

- kompatibilita s WiRES-X portable digitálnym nódom
- vstavaný 66 kanálový vysokocitlivý GPS prijímač
- funkcia snímky
- funkcia nahrávania hlasu pre prijaté signály a vysielanie hlasu a audia
- vstavaný On/Off Timer, automatické vypnutie (APO) a Time-out Timer (TOT)
- slot pre mikro SD kartu (až do 32GB)
- krytie IPX5 ochrana pred vodou
Yaesu FT3DE frekvenčné rozsahy:
A (hlavné) pásmo
RX: 0.5 – 1.8 MHz (AM vysielanie)
1.8 – 30 MHz (SW pásmo)
30 – 88 MHz (50 MHz HAM)
88 – 108 MHz (FM vysielanie)
108 – 137 MHz (letecké pásmo)
137 – 174 MHz (144 MHz HAM)
174 – 222 MHz (VHF TV)
222 – 420 MHz (GEN1)
420 – 470 MHz (430 MHz HAM)
470 – 800 MHz (UHF pásmo)
800 – 999.90 MHz (GEN2)
B (sub) pásmo
RX: 108 – 137 MHz (letecké pásmo)
137 – 174 MHz (144MHz HAM)
174 – 222 MHz (VHF)
222 – 420 MHz (GEN1)
420 – 470 MHz (430MHz HAM)
470 – 580 MHz (UHF Band)
TX: 144 – 146 MHz, 430 – 440 MHz
Ďaľšie vlastnosti stanice:
- Typ obvodu: NFM / AM: Double-Conversion Superheterodyne
- FM / AM rádio: priama konverzia
- Typ modulácie: F1D, F2D, F3E, F7W
- RF výstupný výkon: 5 W / 2.5 W / 1 W / 0.3 W (batéria alebo externé napájanie)
- Pamäte: 1256
- Krytie IPX5
- Rozmery (Š x V x H): 62 x 100 x 32.5 mm (s SBR-14LI, bez potenciometra a antény)
- Hmotnosť: 282 g (s SBR-14Li a anténou)
- rádiostanica Yaesu FT3DE
- anténa
- Li-Ion batéria 7,2 V 2200 mAh (SBR-14LI)
- nabíjačka batérie (SAD-25)
- spona na opasok (SHB-13)
- USB kábel
- manuál
Príslušenstvo:
Zoznam príslušenstva nájdeš – TU
Na stiahnutie:
Manuál „Advanced“ v Anglickom jazyku: Yaesu FT3DE
Manuál „Operating“ v Anglickom jazyku: Yaesu FT3DE
Manuál „APRS“ v Anglickom jazyku: Yaesu FT3DE
Manuál „Instruction Manual (WIRES-X Edition)“ v Anglickom jazyku: Yaesu FT3DE
Manuál „WIRES-X Portable Digital Node Function“ v Anglickom jazyku: Yaesu FT3DE
Katalóg príslušenstva k tejto staničke: Yaesu FT3DE
Program pre naprogramovanie stanice: Yaesu FT3DE
Ďalšie súbory k stiahnutiu – TU

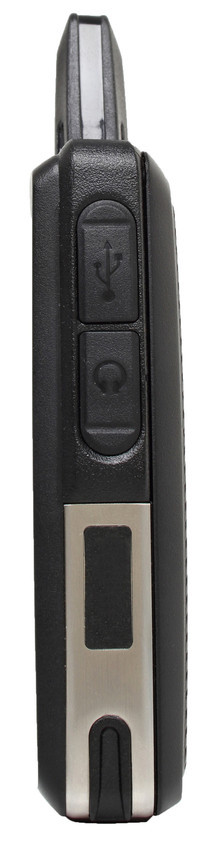

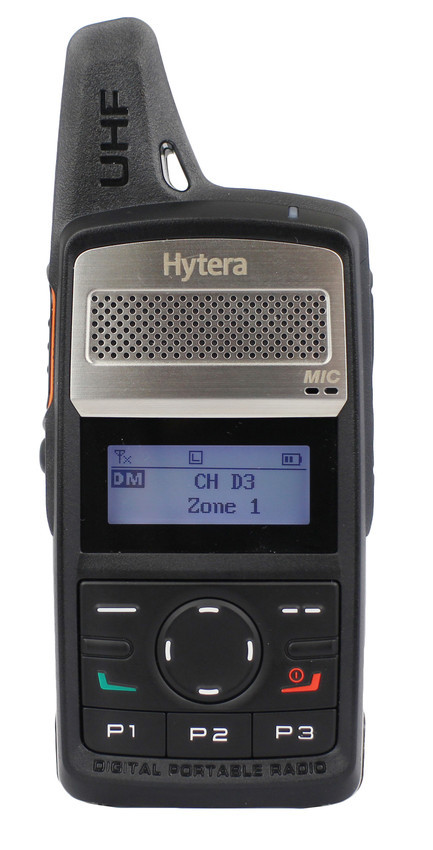

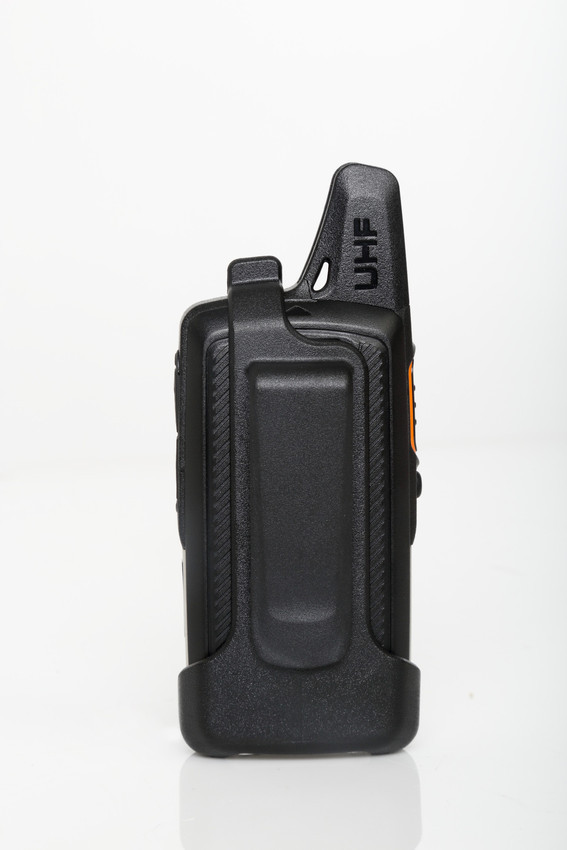

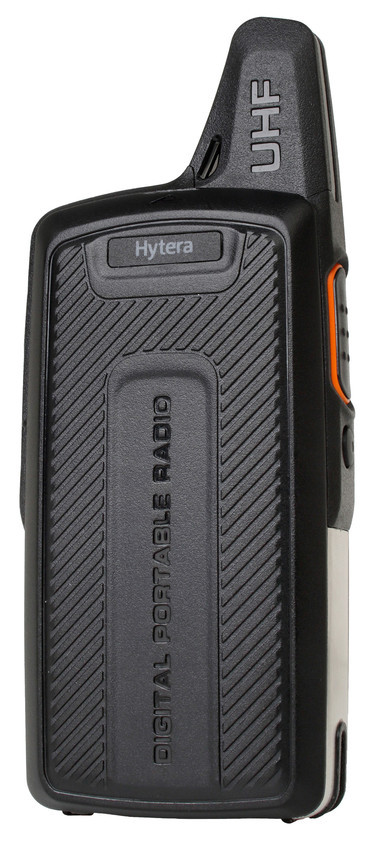

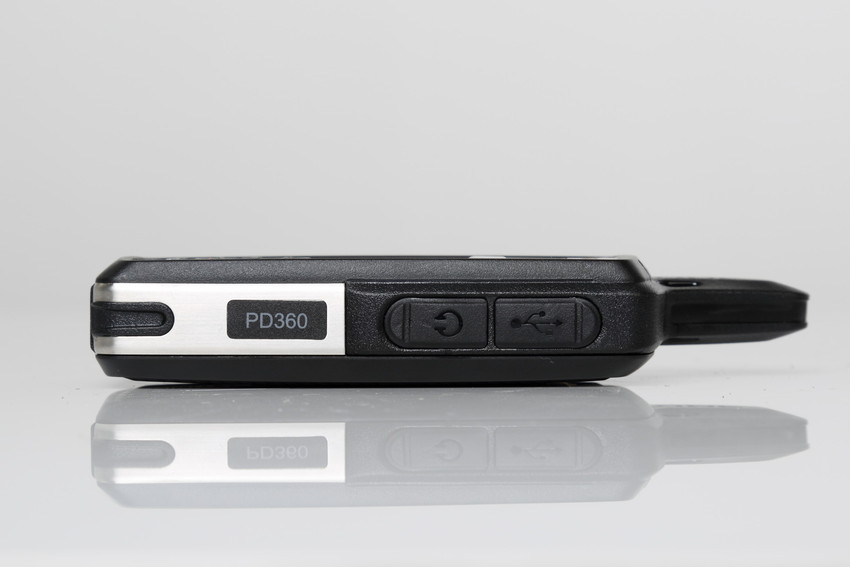

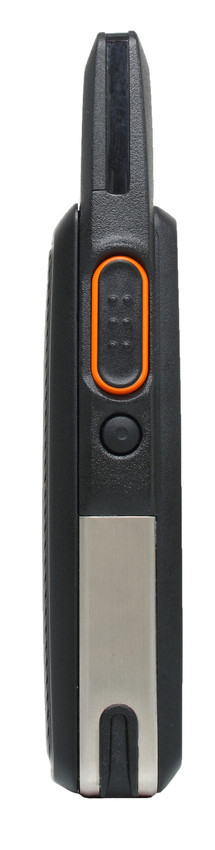

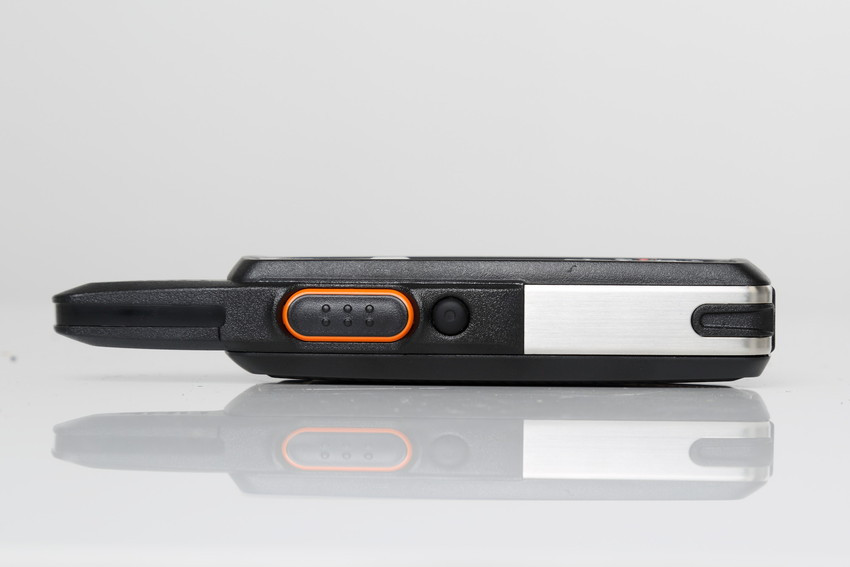

Hytera PD365
Táto stanička z dielne Hytera sa mi veľmi páčila. Fascinovala ma jej veľkosť a možnosť ju vložiť do akéhokoľvek vrecka. Pripomínala mi jednu 16 kanálovú stanicu čínskeho pôvodu Zaxstone. Len táto mala čosi navyše. Stanica bola avšak pre mňa pridrahá a tak som sa do nej zatiaľ nepúšťal. Ale lákala ma veľmi keďže podporuje aj DMR a pár členov nášho klubu sa vyzbieralo na DMR prevádzač a ja som nemal žiadnu DMR stanicu. A kto iný by figuroval v mojej zbierke staníc ako Miro OM7AMA. Jedného dňa ma prekvapil a túto stanicu som od neho a Peťky obdržal ako narodeninový darček. Ďakujem im 🙂
Vysielačky typu PD3 sú vytvorené podľa ETSI štandardu DMR a umožňujú vysielanie v digitálnom aj analógovom režime. V analógovom režime podporuje všetky základné služby pre fungovanie v direktnnej prevádzke ako aj vysielanie cez prevádzače. Podporuje skupinové hovory CTCSS a CDCSS. V digitálnom režime je možné odosieľať a prijímať textové správy v dĺžke 64 znakov. Taktiež disponuje možnosťou skupinových aj privátnych hovorov v obydvoch časových slotoch s identifikáciou užívateľa.
Funkcie vysielačky:
- Nastaviteľný vysielací výkon 1,5W / 3W
- Analogové skupinové selektivné voľby CTCSS a CDCSS
- Ochrana proti prachu a vode IP54
- Odolnosť proti nárazom a vibráciam podľa štandardu MIL-810C/D/E/F/G
- DMR textové správy s dĺžkou až 64 znakú
- 4 programovacie tlačítka
- Nabíjanie a programovanie pomocou Micro-USB rozhrania
- Funkcie Scan sledovanie na analogových aj digitálních kanáloch
- Všestranné hovorové funkcie na digitálnych kanáloch – všeobecný hovor, skupinové a privátne hovory
Technická špecifikácia:
| Základné informácie: | |
| Frekvenčné rozsahy: | UHF: 400 – 440 MHz, 430 – 470 MHz |
| Podporované režimy: |
DMR Tier II podľa špecifíkacie ETSI TS 102 361-1/2/3 |
| Počet kanálov: | 256 |
| Počet kanálov v zóne: | 16 |
| Kanálový rozsah: | 12.5/25 kHz (analog) 12,5 kHz (digitální) |
| Napätie | 3.7 V |
| Akumulátor: | 2000 mAh (Lithium-Ionen-Akku) |
Výdrž baterky (cyklus 5/5/90) | približne 10 h (analog) približne 12 h (digital) |
| Frekvenčná stabilita: | ±0.5 ppm |
| Impedancia antény: | 50 Ω |
Rozmery (H×W×D) ( so štandardným akumulátorom, bez antény) | 123 × 55 × 23 mm (PD355) 106 × 54 × 23 mm (PD365) |
| Hmotnosť: | približne 160 g |
| Vysielač: | |
| Vysielací výkon. | UHF: 1.5 / 3 W |
| Analogová modulácia: | 11 K0F3E pro 12.5 kHz 16 K0F3E pro 25 kHz |
4FSK digitálna modulácia: | 12.5 kHz (len data): 7K60FXD 12.5 kHz (hlas a data): 7K60FXW |
| Rušivé signály a harmonické: | -36 dBm < 1 GHz -30 dBm > 1 GHz |
| Potlačenie šumu: | 40 dB na 12.5 kHz 45 dB na 25 kHz |
| Potlačenie susedného kanálu: | 60 dB na 12.5 kHz 70 dB na 25 kHz |
| Audio senzitivita | +1 dB až -3 dB |
| Nominálne zkreslenie audio signálu | ≤ 3% |
| Prímač: | |
Citlivosť (analogová) | 0.22 μV (12 dB SINAD) 0.22 μV (typical) (12 dB SINAD) 0.4 μV (20 dB SINAD) |
Citlivosť (digitální) | 0.22 μV / BER 5% |
| Nominálny výkon audio signálu: | 0.4 W |
| Nominálne zkreslenie audio signálu: | ≤ 5 % |
| Audio citlivosť: | +1 dB až -3 dB |
| Rušivé vyžarovanie: | < -57 dBm |
| Charakteristika prostredia: | |
| Teplotny rozsah: | -30 °C do +60 °C |
| Skladovacia teplota: | -40 °C do +85 °C |
Elektrostatický výboj (ESD) | IEC 61000-4-2 (úroveň 4) ±8 kV (kontaktný výboj) ±15 kV (výboj so vzduchovou medzerou) |
| Ochrana proti prachu a vlhkosti: | IP54 |
| Odolnosť proti nárazom a vibráciam: | MIL-STD-810 C/D/E/F/G |
| Relatívna vlhkosť: | MIL-STD-810 C/D/E/F/G |
Obsah balenia:
- Rádiostanica
- Li-Ion akumulátor (2000mAh)
- EU nabíjací adaptér pre Micro-USB
- Nylonové pútko pre nosenie
- Držiak na opasok
- Návod k obsluhe
Na stiahnutie:
Na stiahnutie manuál v Českom jazyku ku staničke: Hytera PD365
Katalóg príslušenstva: Hytera PD365
Pridaj komentár
