Spínaný zdroj ELIX PS30 SWII

Tento spínaný zdroj poháňa môj Hamshack a to  Icom IC-7000 a Icom IC-E2820. Zvláda napájať obe stanice pri max výkone. Lepšie povedané som zatiaľ problém nepostrehol žeby nevládal.

Elix PS30 SWII je účinný, kompaktný, lahký a výkonný spínaný zdroj. Je navrhnutý tak, aby produkoval čo najmenšie VF rušenie. V prípade, že by sa tototo rušenie vyskytlo, je možné posunúť pracovnú frekvenciu spínaného zdroja potenciometrom KREKVENCE. Zdroj má prepínanie pevného napätia 13,8V a regulovateľného napätia v rozmezí medzi 9-15V a funkciu prpínania meradla napätia a prúdu.

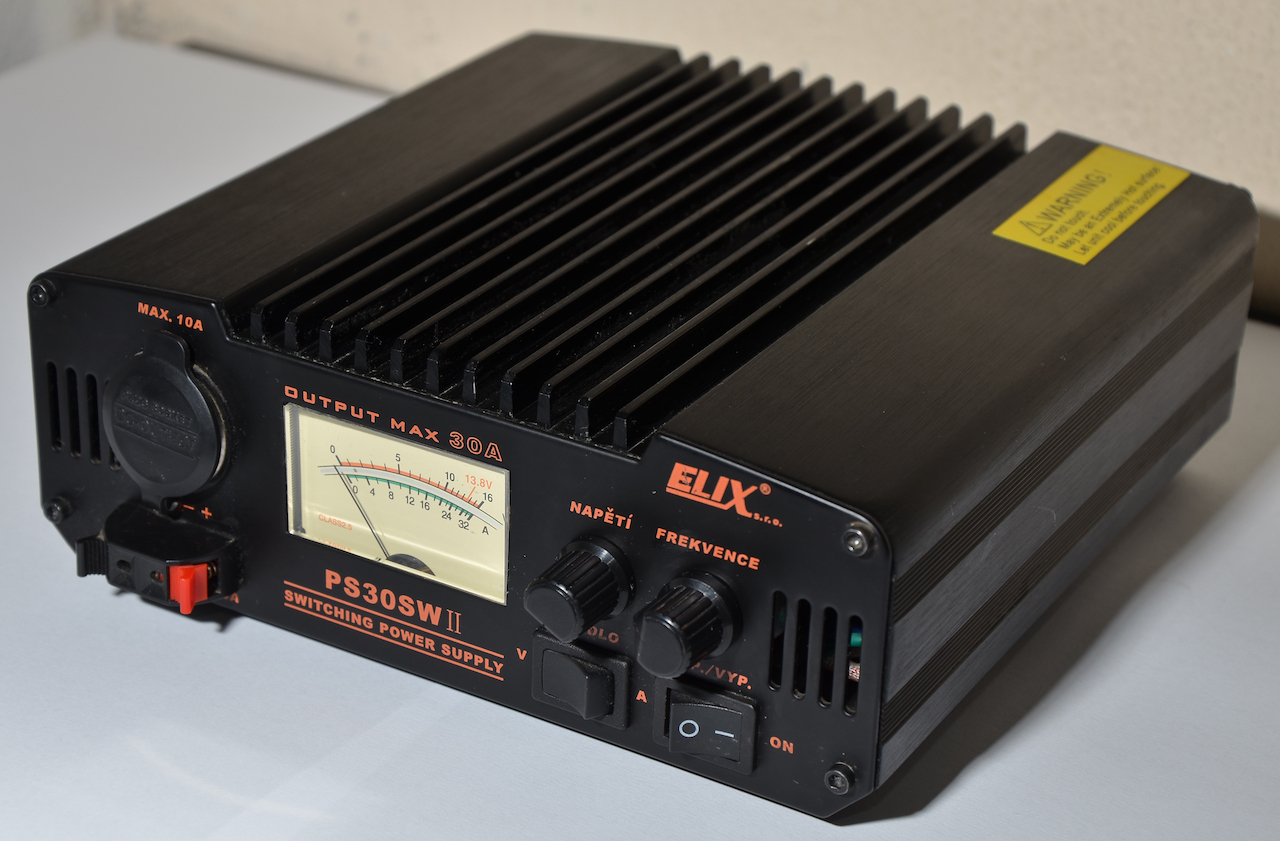

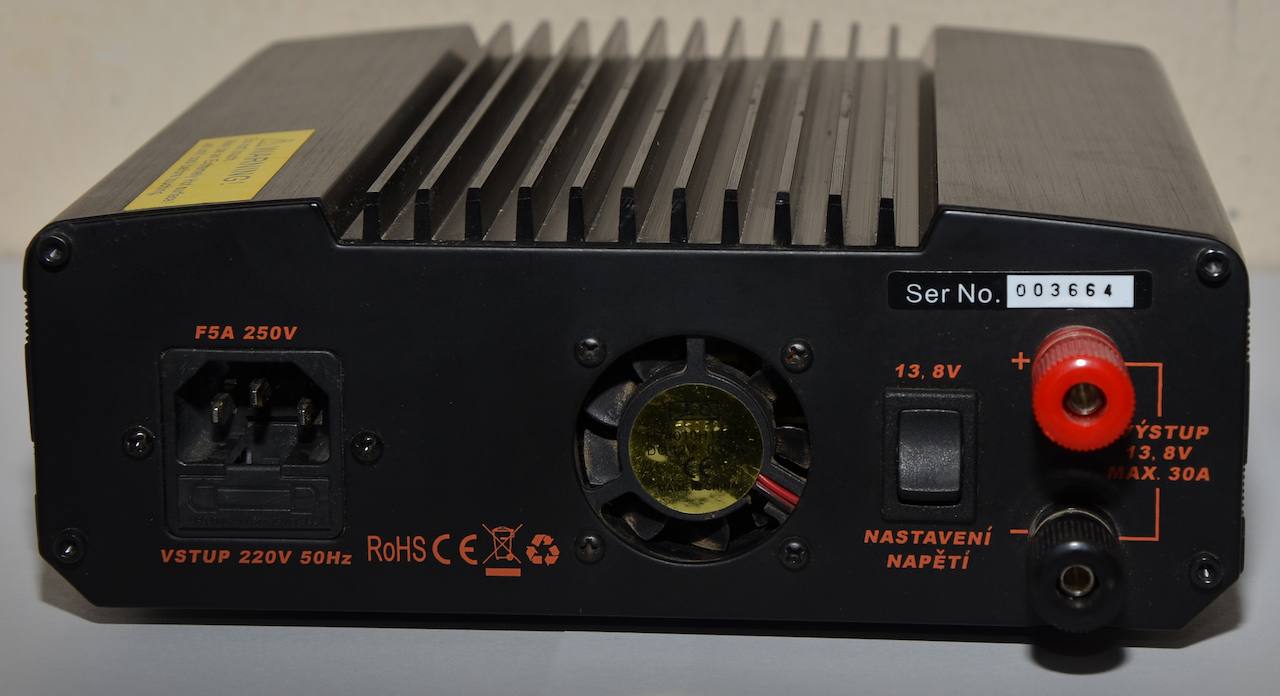

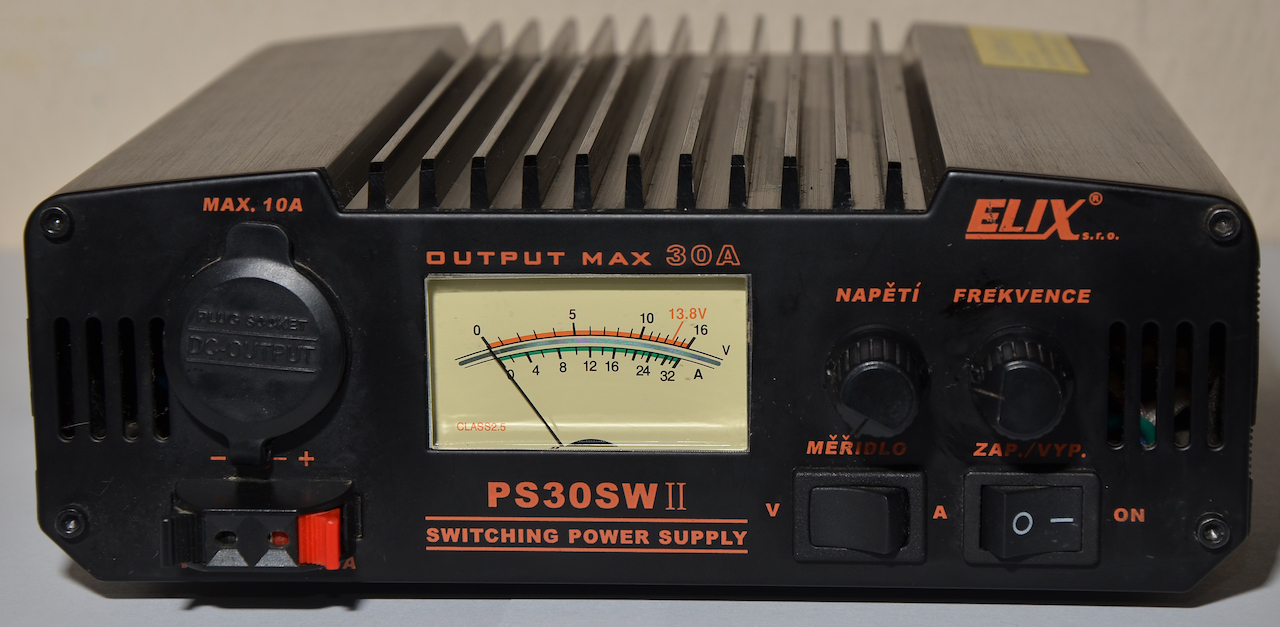

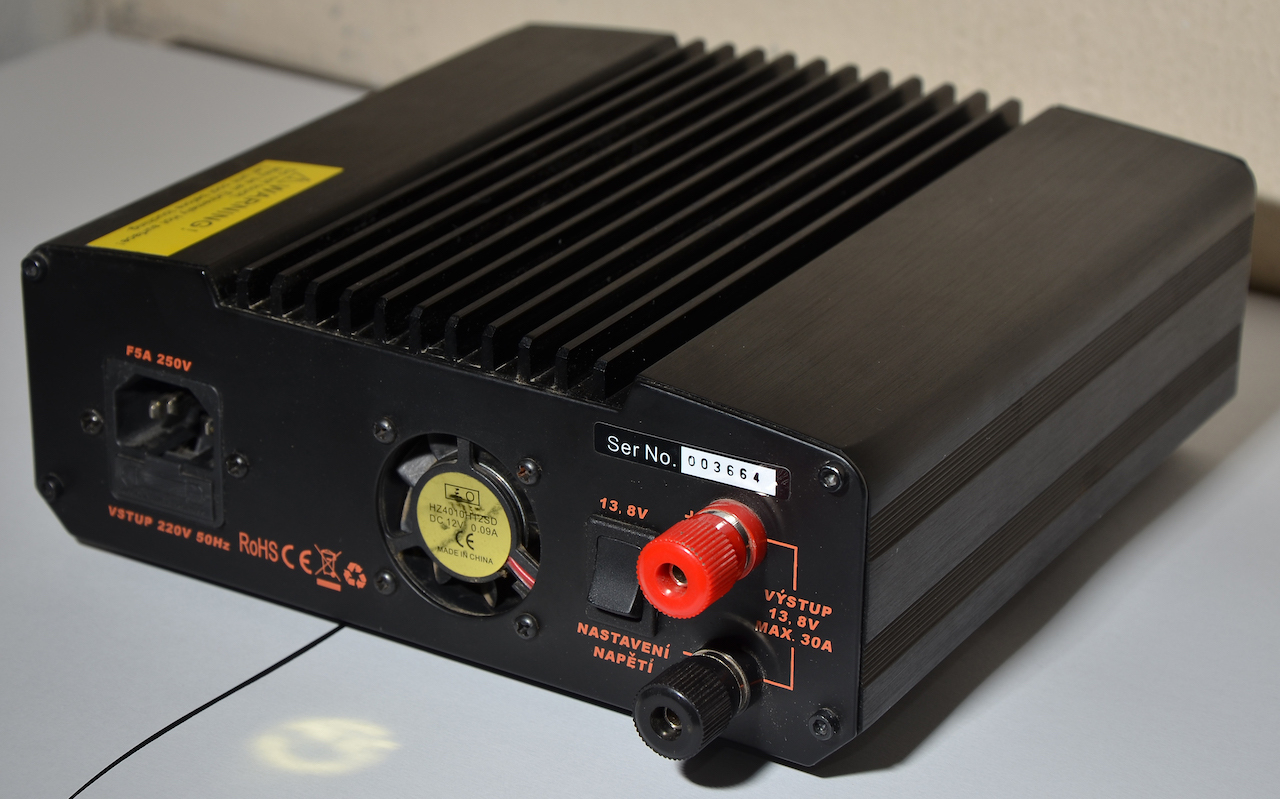

Šikovný malý spínaný zdroj. Na prednom paneli sa v ľavej časti nachádza konektor pre autozapaľovač s max. zaťažením 12V /10A. Pod ním sa nachádzajú svorky pre max. zaťaženie 12V, 3A. V strede na nás pozerá ručičkový meráčik, ktorý pomocou prepínača U/I zobrazuje zvolené hodnoty. Meráčik je podsvieteý bielou farbou. Po pravej strane sa nachádza regulácia napätia a vedľa Regulácia posunutia pracovnej frekvencie. Pod týmito dvomi potenciometrami sa nachádzaajú prepínače na prepnutie medzi zobrazovaním na meráčiku U /I. Vedľa neho je vypínač na zapnutie a vypnutie zdroja. Na zadnom panely v ľavej časti sa nachádza vstupný napájací konektor s poistkou 5A. V strede je umiestnený ventilátor. Po pravej časti je umiestnený prepínač na prepínanie stabilizovaného napätia 13,8V alebo regulovateľného napätia. Vedla prepínača sa nachádzajú výstupne svorky na pripojenie vysielačky. Tento výstup znesie trvalé zaťaženie 25A a krátkodobé 30A.

Bastlenie:

Tento zdroj mi trošku vadil v podaní hluku výstupného ventilátora a tak som sa rozhodol ventilátor nahradiť iným. Ako náhradu som použil obľúbenú značku NOCTUA a ventilátor s rozmermy 40x40x10 mm.

Parametre:

Výstupné napätie 1: pevné 13,8V, 25/30A
Výstupné napätie 2: regulovateľné 9-15V, 25/30A
Výstupné napätie 3: svorky 12V, 3A
Výstupné napätie 4: autozapaľovač 12V, 10A
Napájanie: 230V, 5A
Rozmery: 190 mm x 69 mm x 181 mm
Hmotnosť: 2,3 Kg

Detailnejšie informácie na stránke výrobcu ELIX PS30 SWII

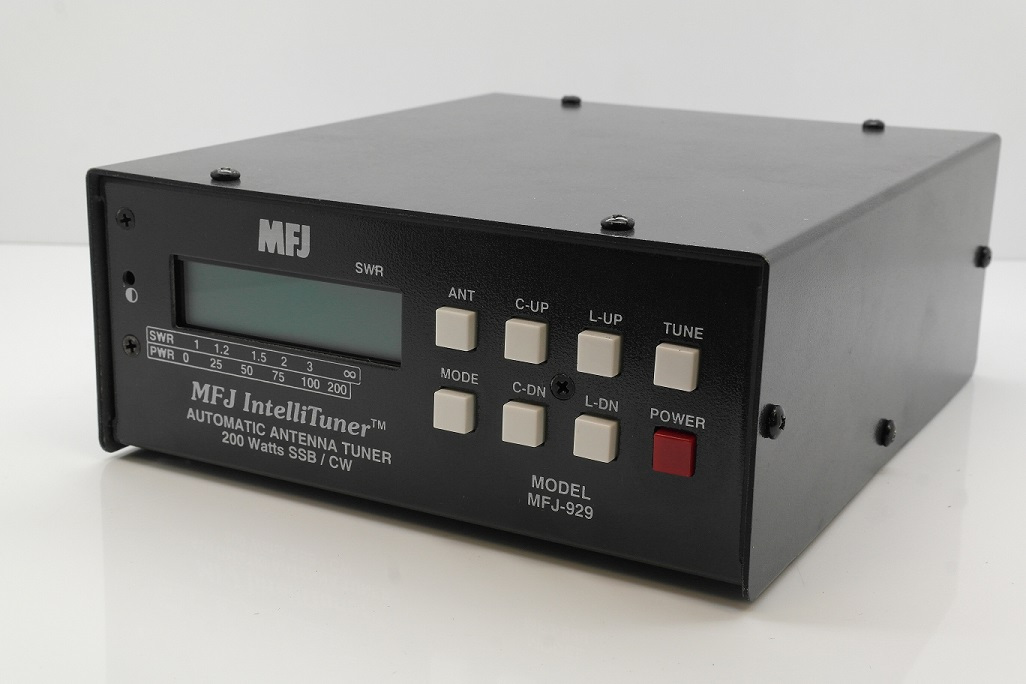

Automatický tuner MFJ 929

Táto mašina sa nachádza v mojom hamshacku a spolupracuje s Icom IC-7000. Tuner som kúpil od Mira OM7AMA spolu s Icomom. Bez tohto tunera by som si veľmi nezavysielal.

Tento automatický tuner prispôsobí antény s impedanciou od 6 do 1600 ómov (SWR až do 32:1), kedy znesie 200 W na SBB/CW. Naladí do 15 sekúnd, obvykle za menej ako 5 sekúnd. Disponuje cez 20000 non-volativních pamätí pre nastavenie ladenia. Má 4 pamäťové banky s kapacitou každej po 2500 pamäťových miest. Má vysoko účinný prispôsobovací L-článok. Pracuje na frekvencii od 1.8 MHz do 30 MHz. Vyladí na SWR od 1.0 do 2.0, nastaviteľný prah SWR je od 0.5 do 1.5. Osvetlený LCD display ma riadenie kontrastu, merač frekvencie a čiarkové bar zobrazenie SWR a akustickú signalizáciu SWR s riadením hlasitosti.

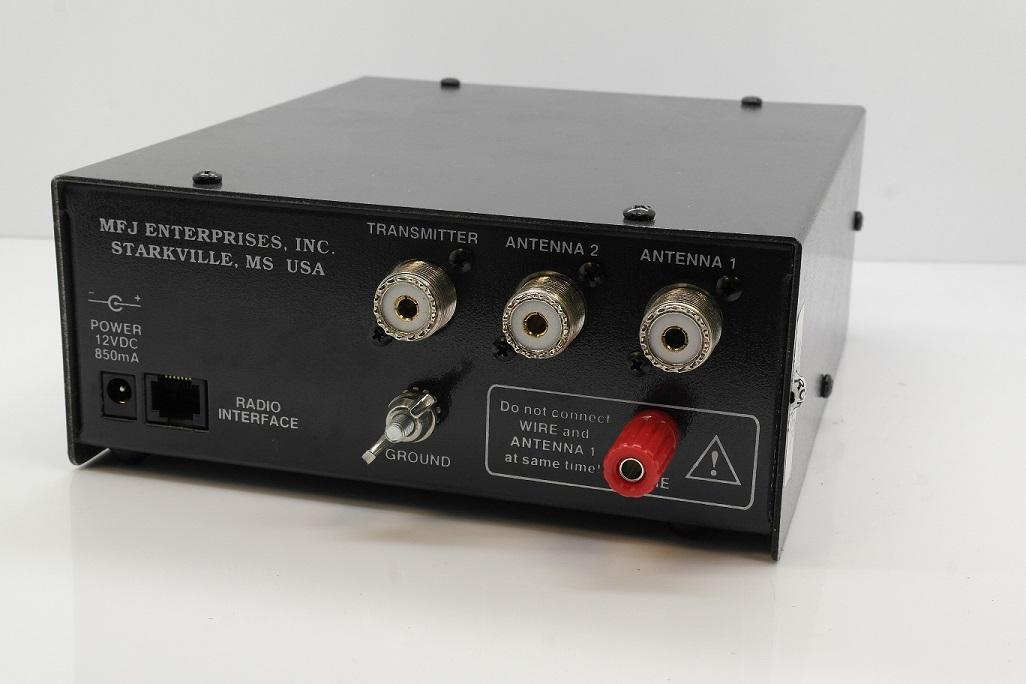

Na zadnom panely sa nachádzajú dva PL-239 konektory pre anténu, jeden SO-239 konektor pre prepojenie transceivera a svorka pre symetricky napájanú anténu a pre drátovú anténu rôznej dĺžky. Má vstavanú napájaciu výhybku využiteľnú pre napájanie po koaxiálnom kábly od vysielača. Má konektor pre interface ku kompatibilným TCVRum. Dialkové napájanie cez výhybku MFJ4116, alebo priamo z externého adaptéru 12V DC/1A.

Tohto skvelého pomocníka používam na KV pásmo. Údajne vyladí aj špagát.

Parametre:

Frekvenčný rozsah: 1.8-30 MHz
Výkon: 200 W SSB/CW
Impedancia: 6-1600 Ohms
SWR: 32:1
Napájanie: 12V DC, 1A
Rozmery: 165 x 70 x 191mm
Hmotnosť: 1,1 Kg

Káblové adaptéry pre MFJ-929:

MFJ-5114K – Káblový adaptér pre Kenwood a kompatibilné zariadenia
MFJ-5114I – Káblový adaptér pre Icom a kompatibilné zariadenia
MFJ-5114Y – Káblový adaptér pre Yaesu a kompatibilné zariadenia
MFJ-5114Y3– Káblový adaptér pre FT-1000MP, FT-9000 Yaesu
MFJ-5114Y4 – Káblový adaptér pre FT-2000 Yaesu

Detailnejšie informácie na stránke výrobcu MFJ 929

Na stiahnutie:

Manuál v Anglickom jazyku: MFJ 929

MicroHAM USB Interface III

Veď to poznáte. Narodil sa mi syn, presťahoval som HAMSHACK do obývačky a tak nebolo po večeroch veľmi ako kecať. Dal som sa prehovoriť na digitálnu komunikáciu. Chalani začali používať FT8 a teda som to vyskúšal. Moja stanička Icom IC-7000 však nepodporuje priame pripojenie k PC a komunikáciu s ním. Našťastie ma zachránil Ludo OM7LV a požical mi tento USB interface aj s kabelážou aby som mohol sa iným spôsobom zapojiť do vysielania. Ďakujem OM7LV.

Microham USB interface III je finančne nenáročný, kvalitný USB interface, ktorý poskytuje vysokokvalitnú vstavanú zvukovú kartu pre digitálne módy s optickou izoláciou CAT ovládania, CW a PTT. Tieto USB interacy poskytujú riešenie pre ovládanie rádiostanice a to aj tam, kde nie je k dispozícii sériový (COM) port napríklad na notebookoch a novších stolných počítačoch.

Microham USB interface III zahŕňa plné optické oddelenie všetkých riadiacich signálov (ovládanie rádia, CW, PTT a Squelch) a vstavanú USB zvukovú kartu s potenciometrami na prednom paneli pre audio vstup a výstup rádiostanice.

Microham USB Interface má vstavanú hardwarovú podporu pre vaše rádio – nepotrebujete prídavné konvertery ako CT-62, IF-232, FIF-232, CT-17.  USB Interface III zahŕňa tiež podporu pre CW kľučovanie (DTR) a PTT (RTS) ako aj detektor/ovládač pre pseudo FSK a QSK CW na pravom kanáli zvukovej karty pre použitie s FLDIGI na akejkoľvek platforme.  USB Interface III používa rovnaký kábel ako USB Interface II alebo DIGI KEYER.

Interface je vhodný pre pripojenie ktoréhokoľvek transceivra, ktorý má CAT port. Napríklad Yaesu, Kenwood, Icom, Elecraft, Ten-Tec.

Balenie MicroHAM USB Interface III obsahuje: zariadenie, USB A/B kábel, feritový RFI filter

Zariadenie je kompatibilné s veľkým množstvom rádiostaníc, preto musíte mať konkrétny kábel pre rádio, ktorý nie je súčasťou balenia. Ak je potrebné, môžeme Vám dodať tieto káble a na vyžiadanie pošleme cenovú ponuku.

Software ovládača a užívateľský manuál si môžete stiahnuť tu: microham

Na stiahnutie:

Manuál v Českom jazyku: MicroHAM USB Interface III

Schéma zapojenia kabeláže DB15-IC-13 pre IC-703 IC-706 IC-706mkII IC-706mkIIG IC-718 IC-78 IC-7000: MicroHAM USB Interface III

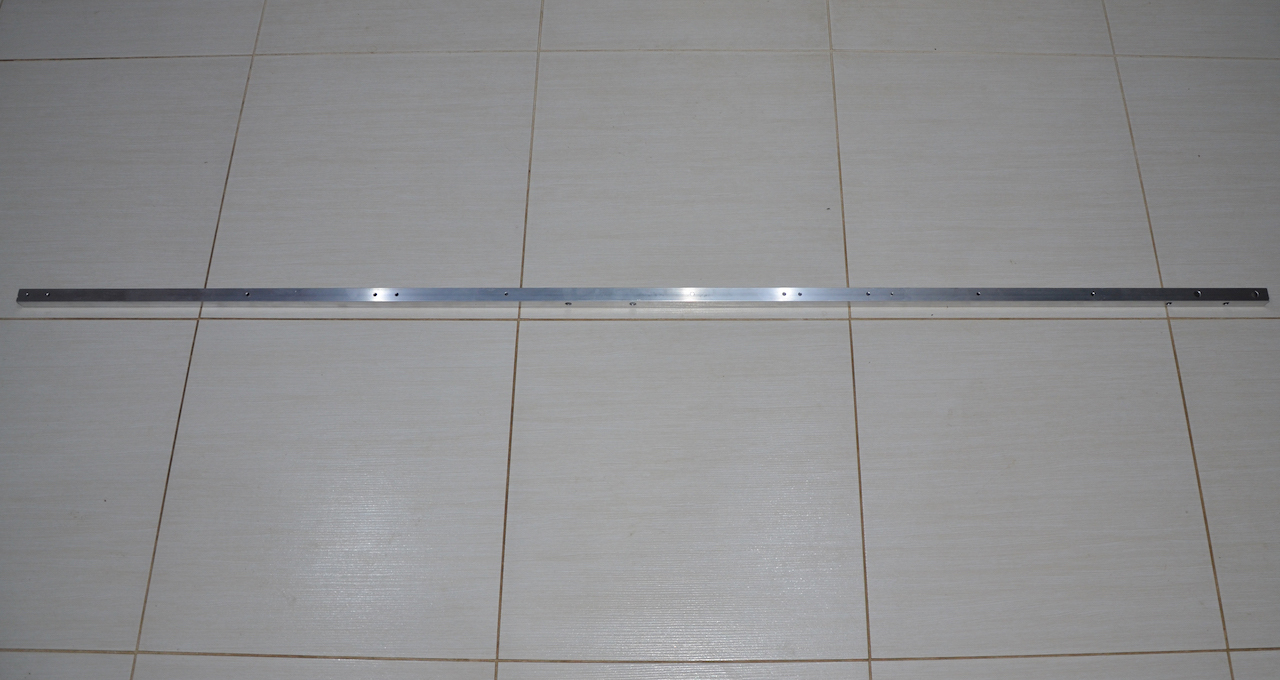

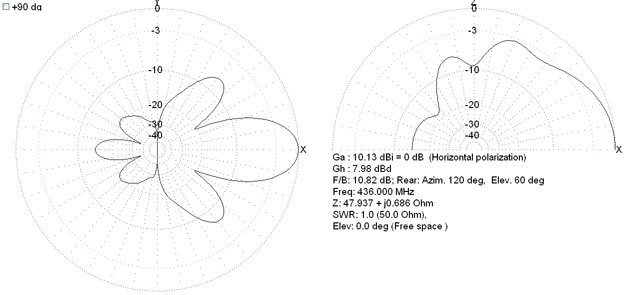

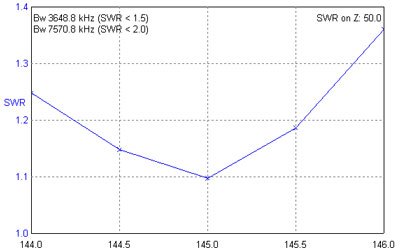

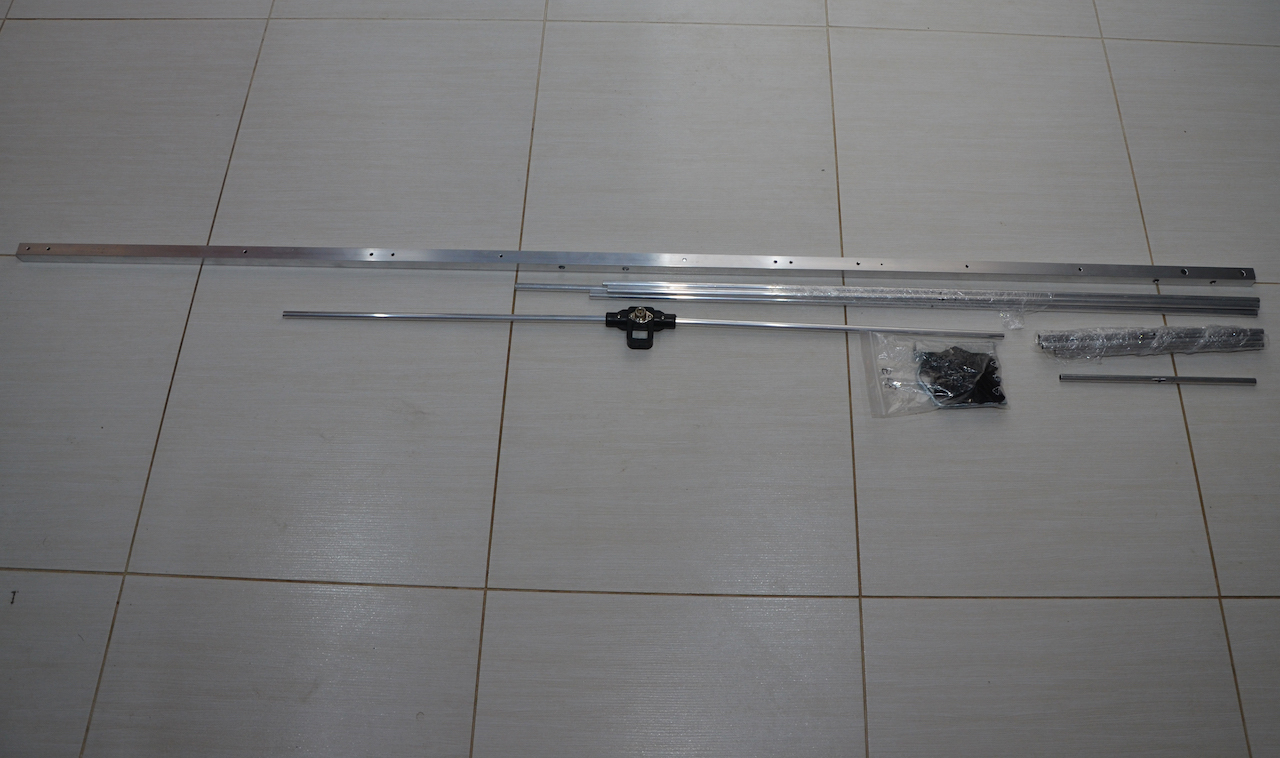

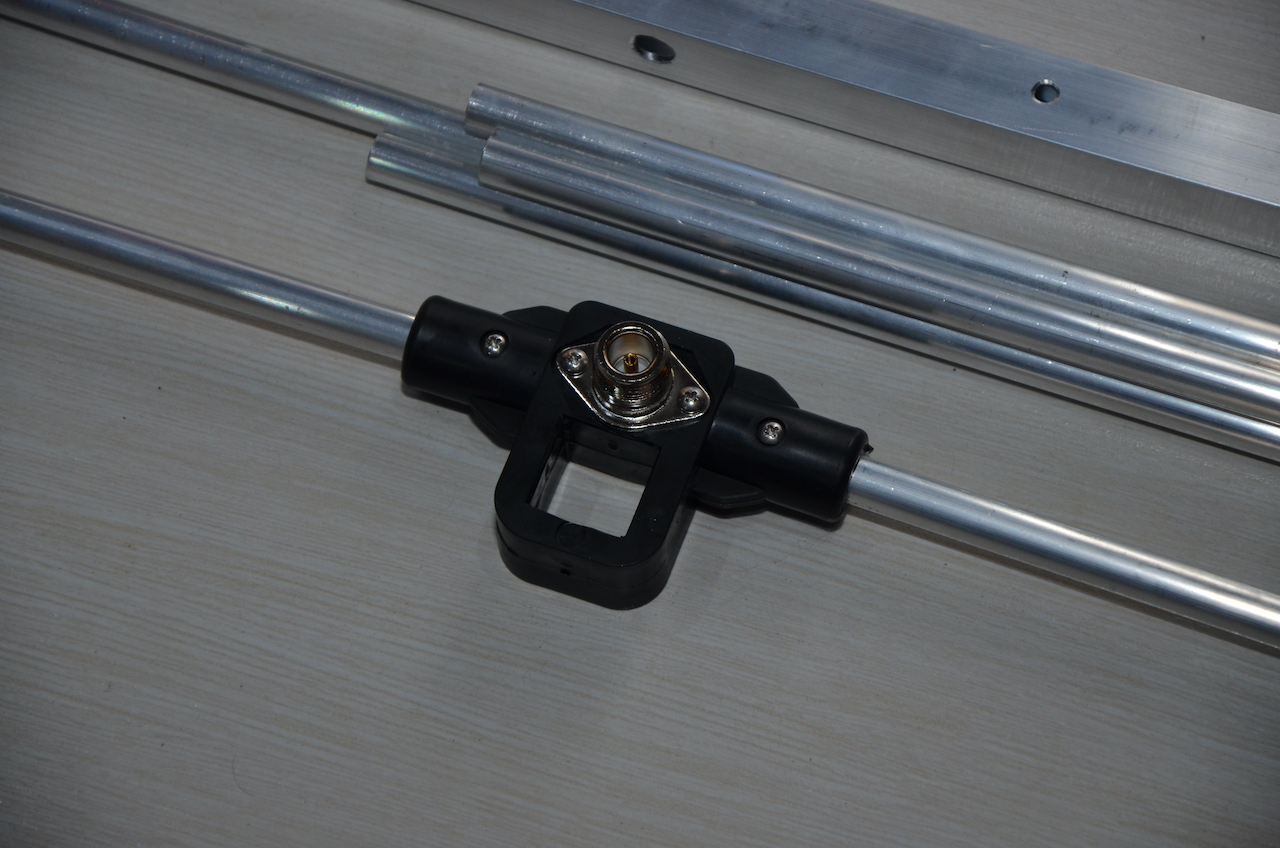

Anténa Yagi DK7ZB 144/432 MHz

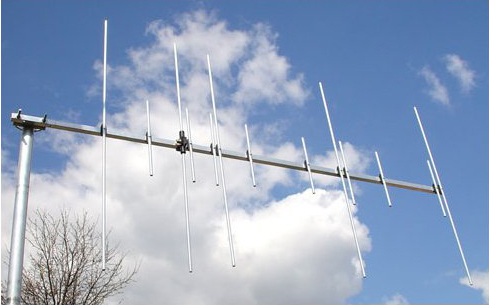

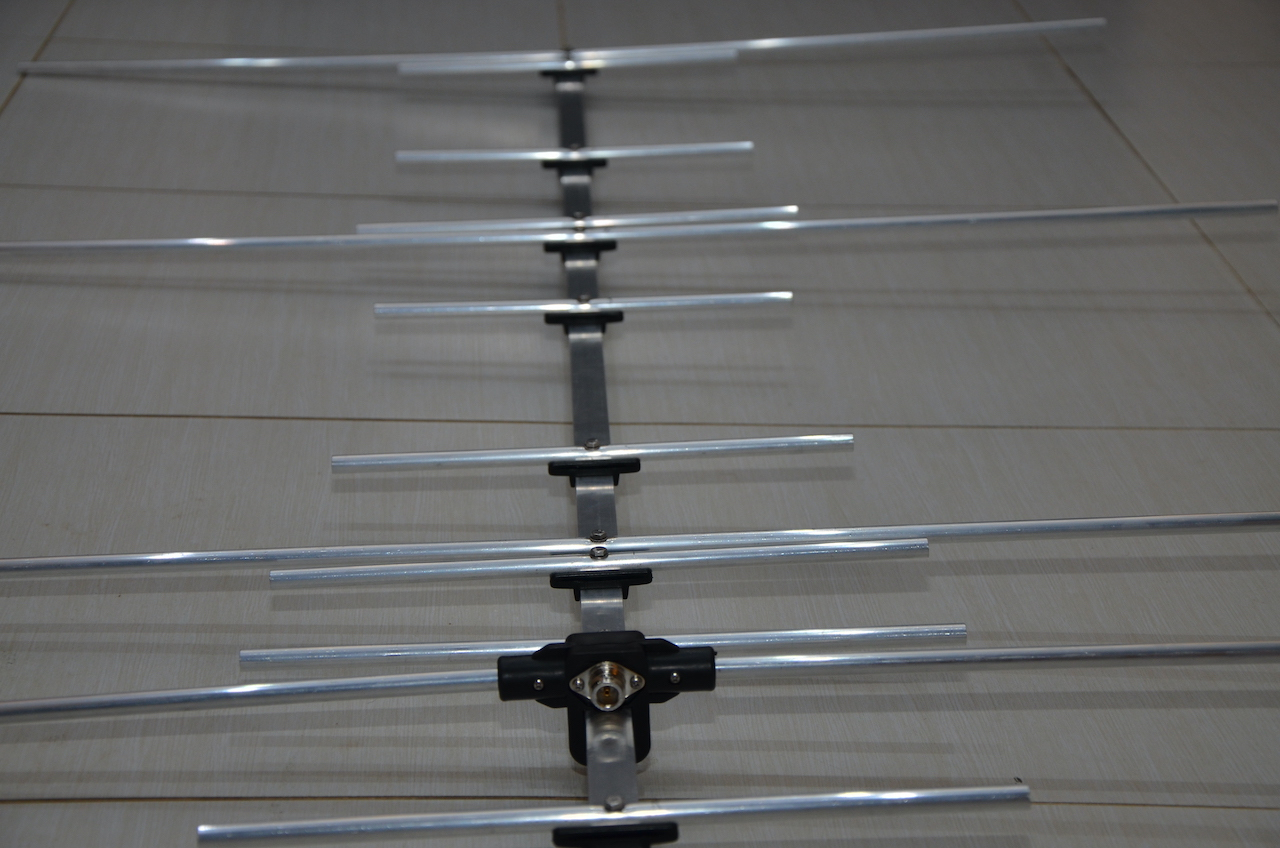

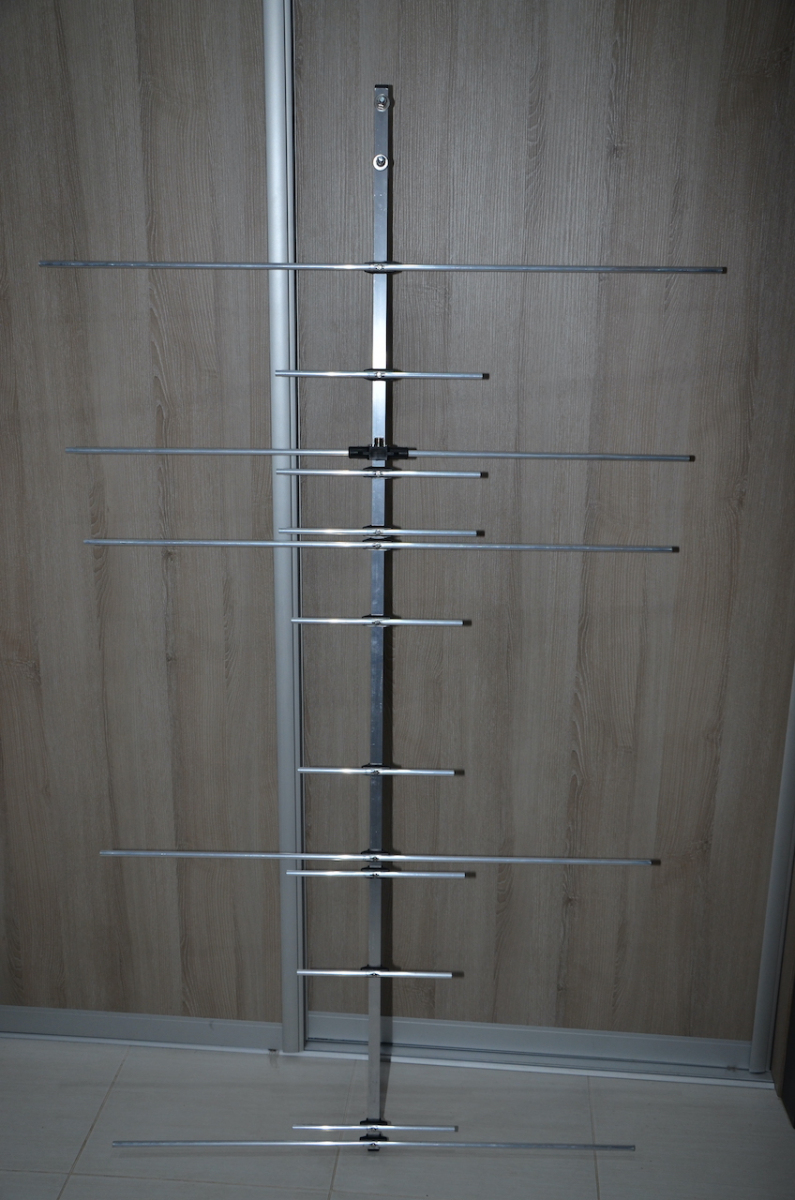

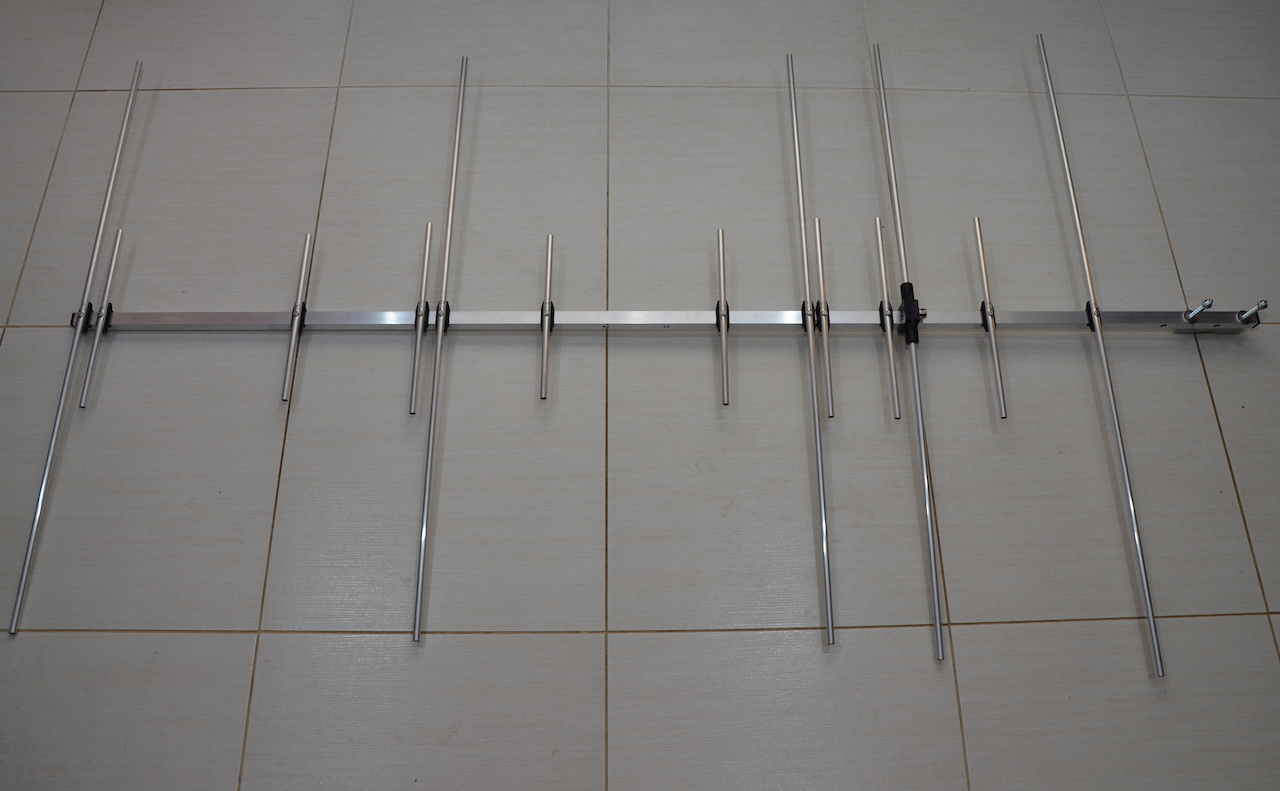

Ide o dual bandovú Yagi smerovú VHF / UHF anténu skladajúcu sa z 5 elementov určených pre 2m a 8 elementov pre 70 cm z dielne OK5IM. Táto skvelá smerovka slúži v mojom hamshacku ako hlavná anténa pre UHF / VHF pásmo. Mám ju ako vertikál nakoľko chcem počúvať prevádzače v mojom okolí. Rozmýšlam ale nad horizontánym smerom, aby som lepšie pobral portejbl stanice a súťaže.  Momentálne je namierená  smerom niekde pod Bratislavu. Pohrávam sa aj s myšlienkou ju dať na rotátor ale to je ešte hudba budúcnosti.

Parametre:

Frekvenčný rozsah: 144 MHz / 432 MHz
Pásma: 2m a 70 cm

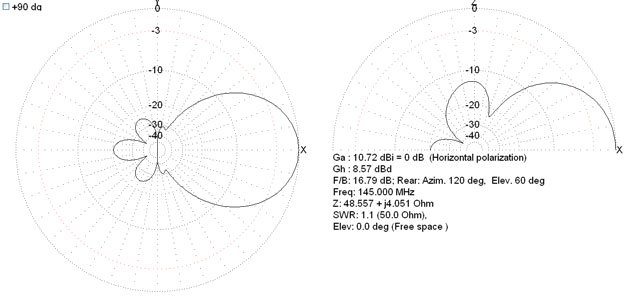

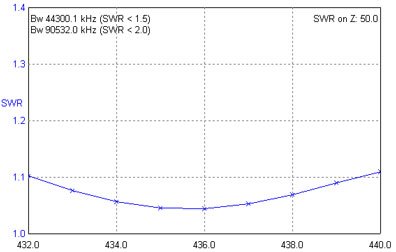

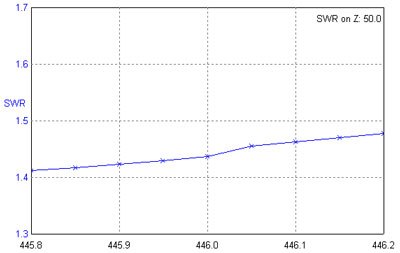

Zisk: 8,45 dB – 2 m / 8,86 dB – 70 cm

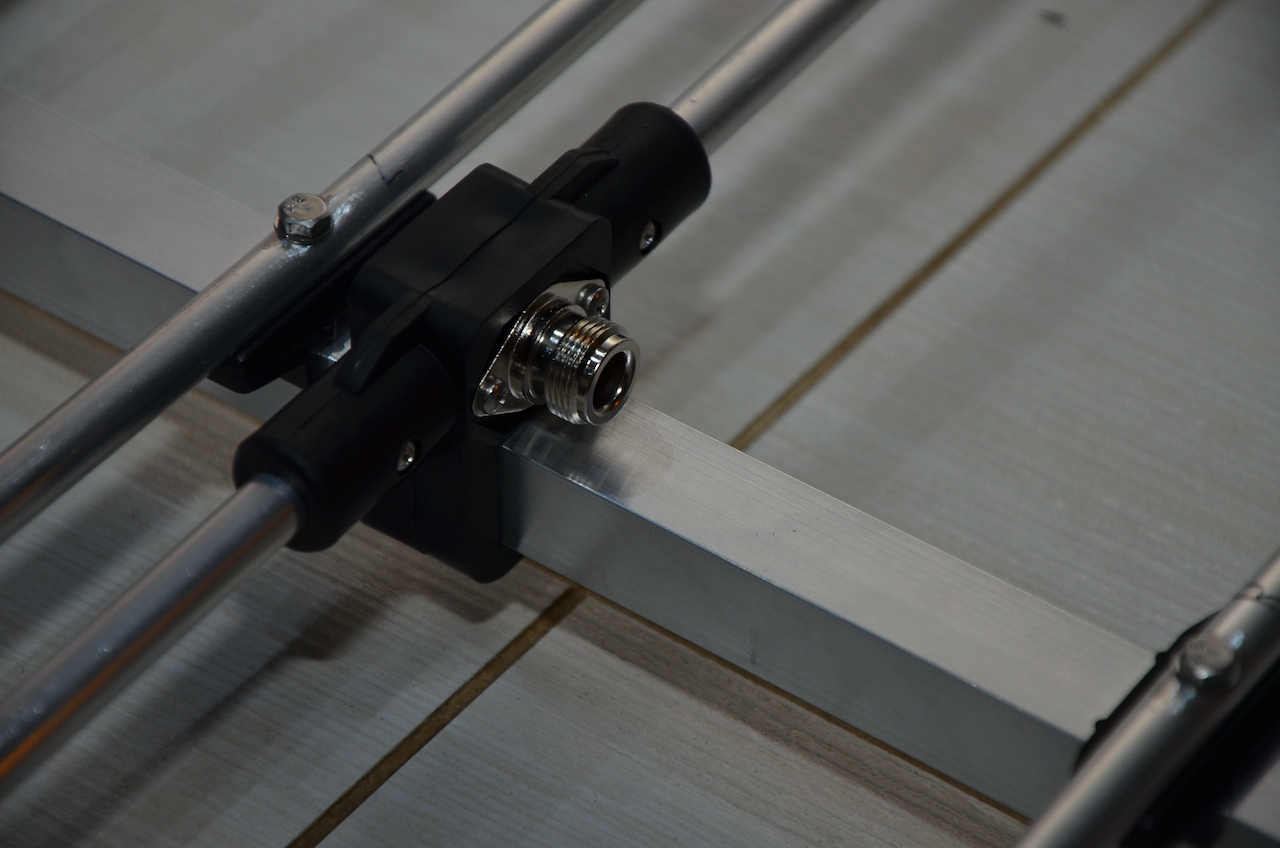

Konektor: N
Dĺžka: 175 cm
Váha: 1,8 Kg

Detailnejšie informácie na stránke Yagi DK7ZB, kde je možné si anténu zakúpiť na e-shope Yagi DK7ZB

Na stiahnutie:

Manuál v Českom jazyku pre anténu: Yagi DK7ZB

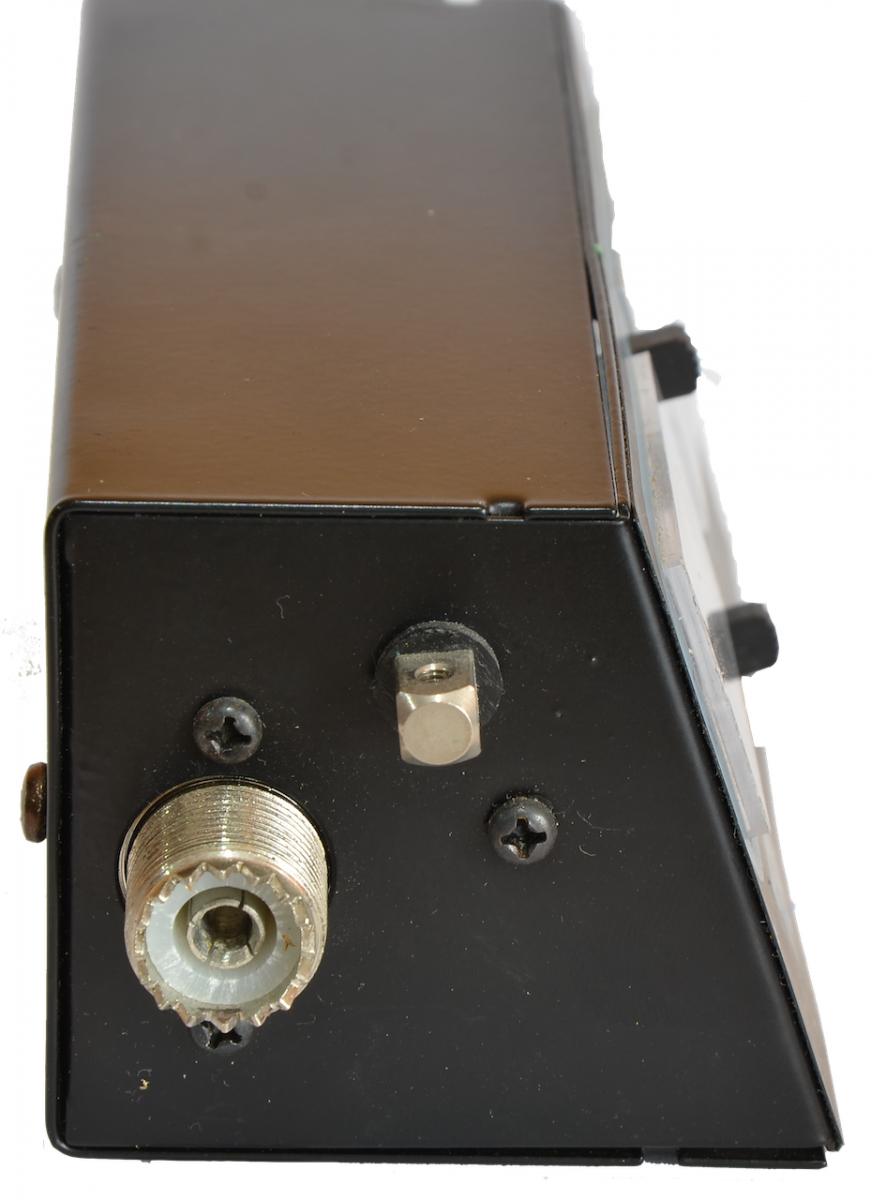

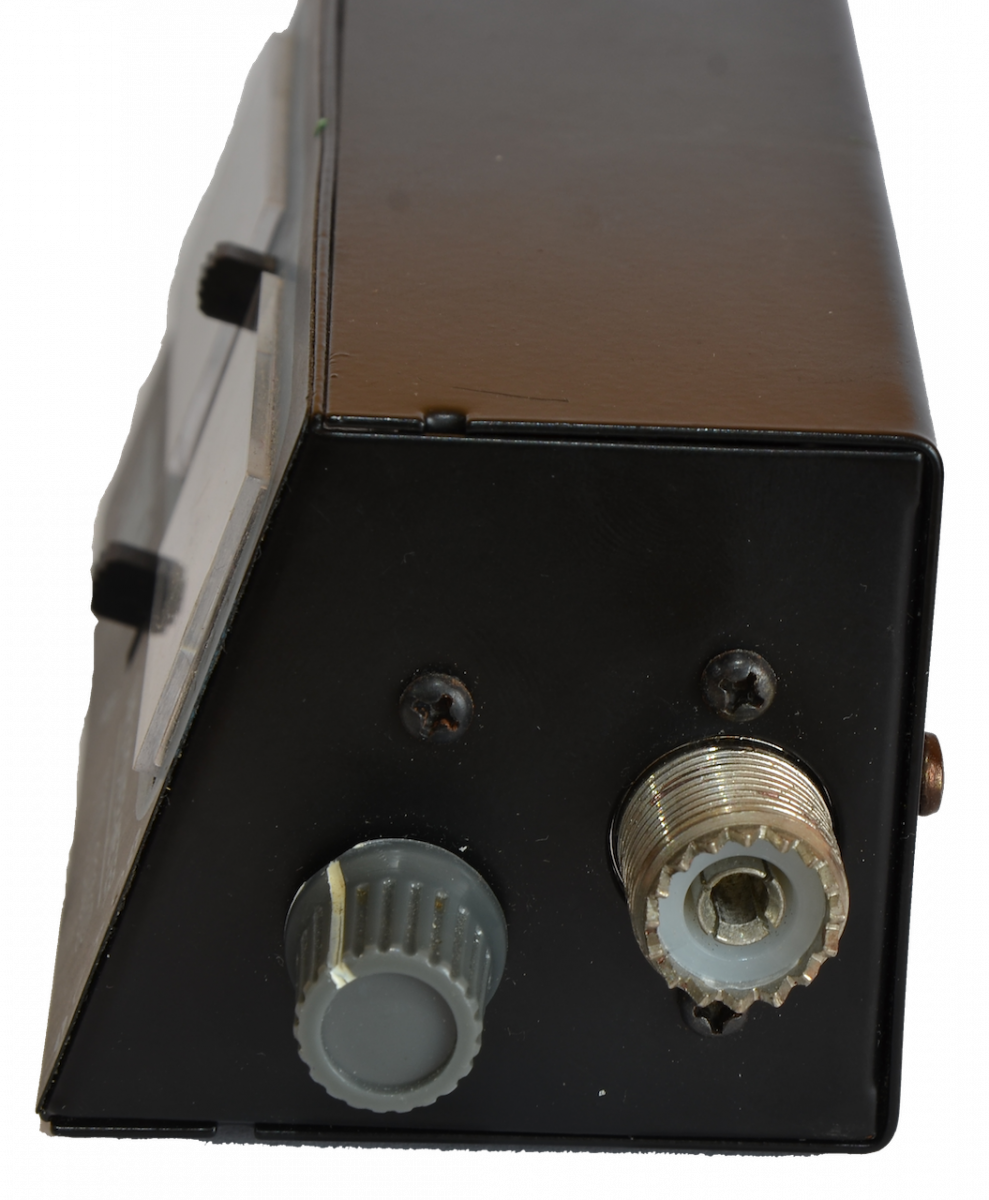

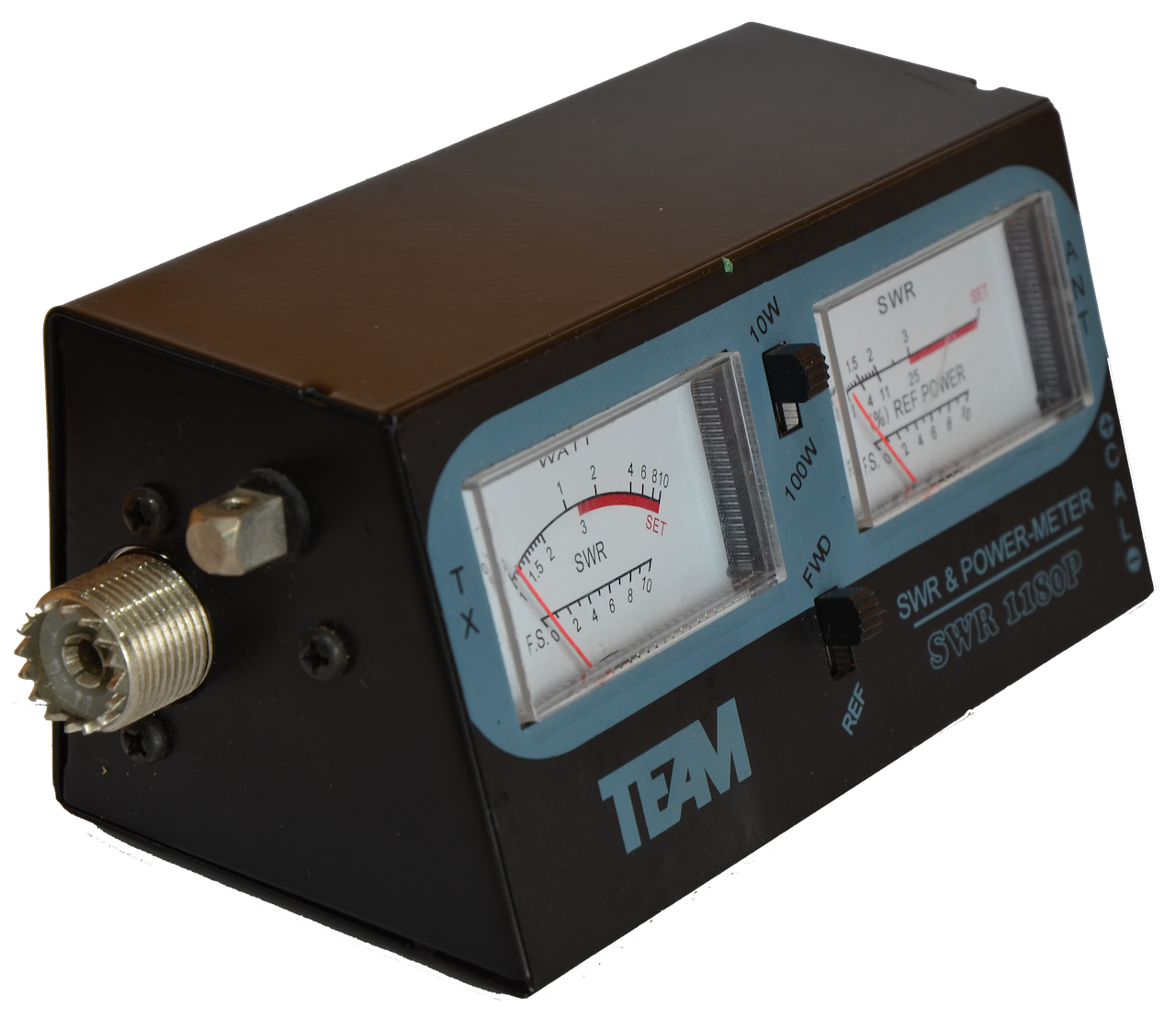

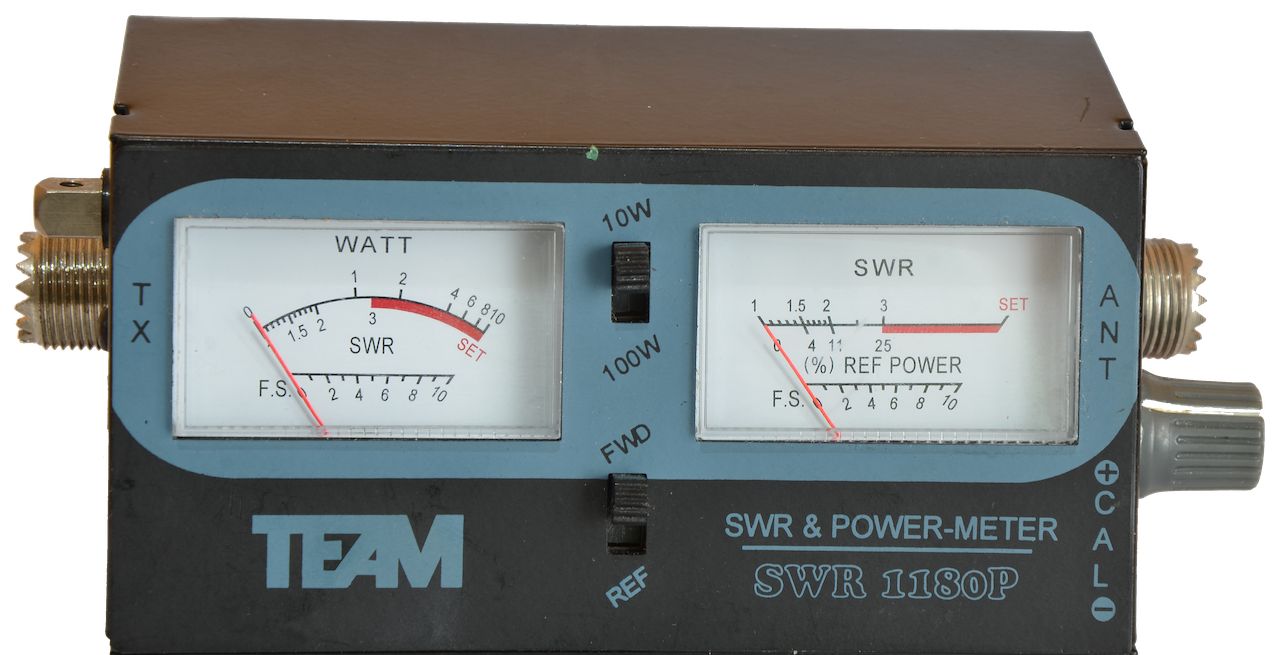

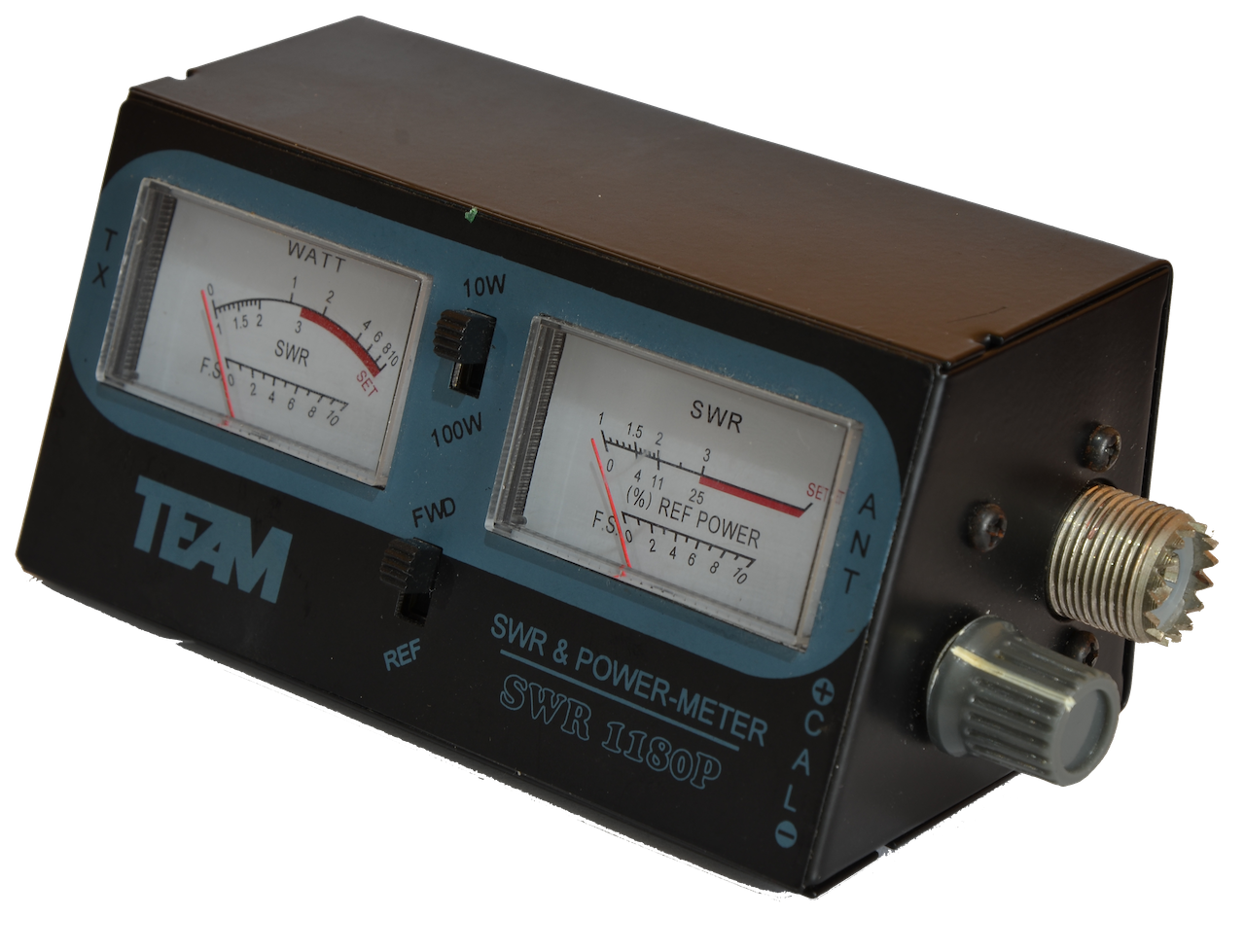

PSV meter Team SWR 1180P

Vo výbave každého nadšenca rádiových vĺn by nemalo chýbať zariadenie na meranie PSV. Nič horšie pre rádioamatér ako mať na súťaži zle naladenú anténu. Ja tento meráčik používam prevažne pri meraní PSV pri CB súťažiach. Ide o taký jednoduchý meráčik ale stačí mi na moje potreby. V klube majú kolegovia aj lepšie a digitálne meráčiky ale ani tento nieje na zahodenie.

Ak by ťa zaujímalo detailnejšie čo znamená PSV, može klnuť TU a tiež TU.

Parametre:

Frekvenčný rozsah: 1,7-30 MHz
Impedancia: 50 ohm
Rozsahy: 10/100 W
Tolerancia: 15%
Rozmery: (šxvxh) 135x60x70mm

Na stiahnutie:

Manuál v Českom jazyku pre PSV merák: Team SWR 1180P

Anténny prepínač Opek CX-3

Vo výbave mám aj tento jednoduchý anténny prepínač. Nie je to žiadny HigEnd, ale na občastné pretestovanie antén hlavne pri CB postačuje. Občas pri súťaží skúšame viac antén a stále odkrúcanie a prikrúcanie nikoho nebaví a tak som si zaobstaral tento anténny prepínač. Dokáže prepínať medzi tromi anténami.

Parametre:

Výkon: 1000W (CW)
Vstup: 1 x PL239
Výstup: 3 x PL239
V.S.W.R.: menej 1.2:1
Rozmery: 90mm, 55mm, 73mm
